サビで重くなった門扉の開閉やレールの歪みによる走行不良は、日々の業務効率を落とすだけでなく重大な挟み込み事故の原因にもなります。老朽化したスチール製からアルミ製 大型門扉への更新は、圧倒的な防錆性と軽量化によって現場の身体的負担と将来の修繕コストを同時に解消する賢明な選択です。
しかし、本体価格の安さやカタログの意匠性だけで選ぶと、大型車両の輪荷重による路面の陥没や、基礎の強度不足による扉の傾きといった重大な施工トラブルを招きます。実際に、標準的なレール基礎では大型車の旋回荷重に耐えられず、半年ほどで周辺コンクリートが割れ、門扉が脱線した事例もあります。大型門扉の更新を成功させる核心は、ノンレールやレール式といった走行タイプの選定と、手動や電動の運用設計、そして目に見えない地盤と基礎コンクリート工事まで含めた総額費用の妥当性にあります。本記事では、主要メーカーの特徴や敷地勾配への対応策、見積書の盲点まで、外構のプロが持つ実務基準を分かりやすく解説します。数年後に後悔しない高耐久な設備投資を実現するために、正しい選び方の手順をご確認ください。

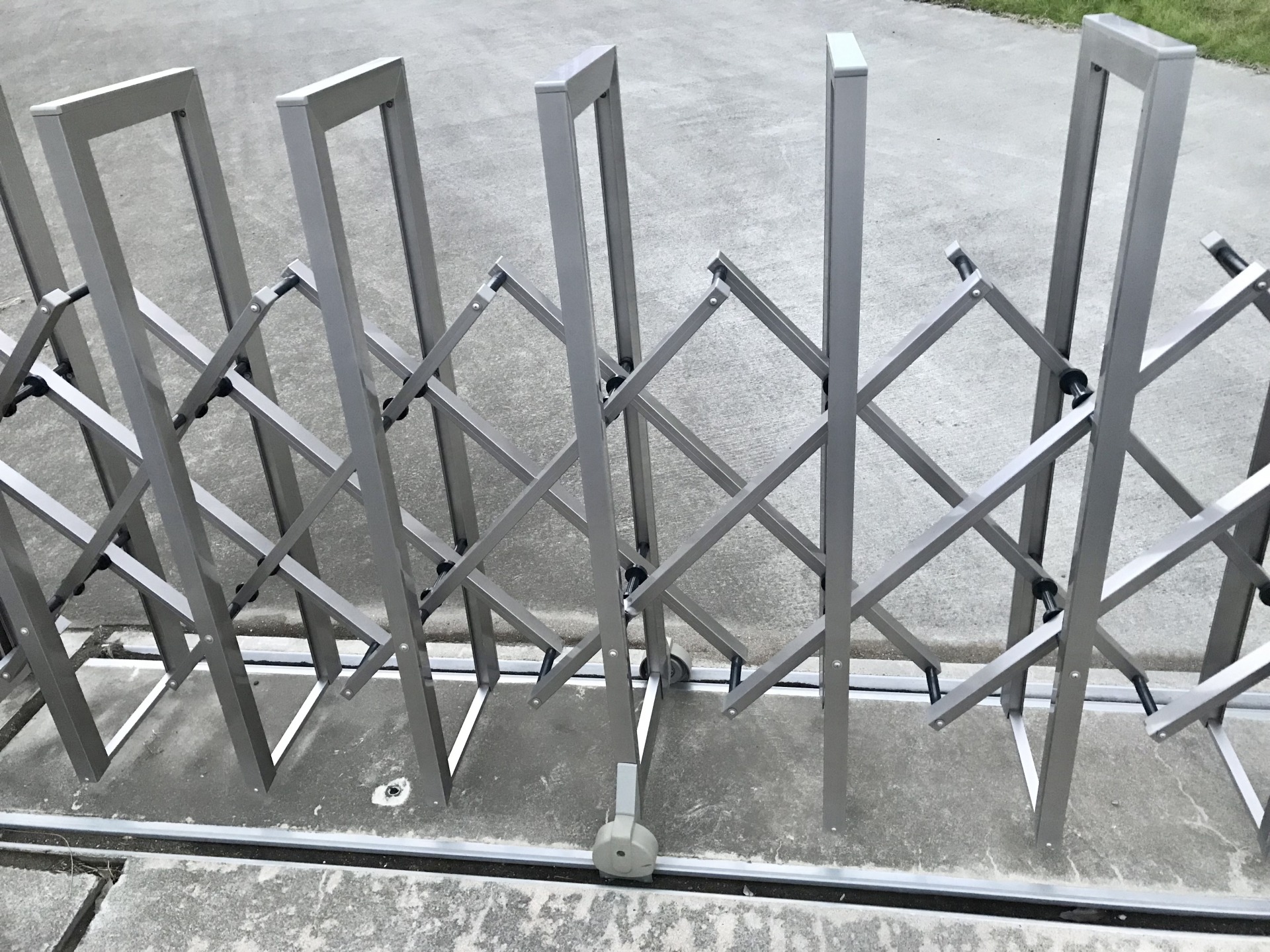

スチール製からアルミ製の大型門扉へ更新する企業が急増している理由
一般的には、アルミ製の大型門扉は「軽くて錆びにくく、手入れが楽」と言われています。私もその点は大きな利点だと考えていますが、工場・倉庫の修繕現場を見てきた立場では、門扉本体だけを比較しても十分ではありません。
実際には、門扉の寿命や使いやすさは、基礎土間、レール、車両の旋回位置、雨水の流れ、風の当たり方まで含めて決まります。工場や物流センター、大型倉庫の出入口を支えてきた重量級のスチール門扉から、アルミ製の大型門扉へ交換する工事が増えている背景には、こうした日々の運用上の課題があります。
毎日の業務でトラックやフォークリフトが行き交う現場では、出入口の開閉不良が入出荷の遅延に直結します。施設管理や総務を担当される方にとっては、サビ、重さ、レールの破損、繰り返す補修工事といった問題を、設備更新の段階で減らしていくことが重要です。
サビによる固着や重量ストレスから解放されるアルミ形材の耐久性
長年風雨にさらされたスチール製の大型引戸は、赤サビの進行によって戸車やベアリングが固着し、開閉に大きな力が必要になることがあります。表面のサビを落として塗装をしても、パイプ内部やレール周辺に残った水分が原因となり、数年後に再び腐食が進むケースもあります。
一方、アルミ形材は表面に酸化皮膜を形成するため、スチールのような赤サビが発生しにくい材料です。ただし、「アルミなら一切腐食しない」と考えるのは注意が必要です。沿岸部の塩分、排気ガス、酸性雨、異種金属との接触など、設置環境によっては白サビや接触腐食が起こる場合があります。
以前、補修時に鉄製のユニクロボルトが使われていたアルミ門扉を点検したことがあります。約3年後、ボルト周辺に白い粉が吹き、アルミ側まで傷んでいました。雨水や排気ガスの影響と、異種金属接触腐食が重なったと考えられる事例です。
竹山美装では、アルミ部材まわりの固定にはステンレス製ボルトや絶縁ワッシャーなどを適切に選定し、異種金属の接触をできるだけ避けるようにしています。材料の選び方だけでなく、どの金物で固定するかまで確認することが、長期使用では欠かせません。
開閉作業にかかる力を軽減して現場の腰痛リスクや挟み込み事故を防ぐ
スチール製の大型門扉は、扉1枚あたりの重量が数百kg規模になることもあります。戸車やレールが傷んだ状態で無理な姿勢から押し引きすると、腰や肩への負担が大きくなります。
当社で確認した現場では、幅8m・高さ2m・設置後15年が経過したサビのあるスチール製大型引戸の初動引き始め負荷は、約24.5kgfでした。成人男性が体重をかけて引かなければ動き出しにくい状態です。
同程度の開口に設置した新品のアルミ製大型引戸では、ベアリング戸車を採用した条件で約3.2kgfでした。設置条件や製品仕様で差はありますが、この現場では初動の開閉負荷が約85％軽減されました。
門扉が軽く動くことは、単に作業が楽になるだけではありません。開閉が億劫になって門扉を開けたままにする運用を減らし、防犯面の改善にもつながります。また、急に重い扉を動かす際に起こりやすい無理な姿勢や、勢い余って身体を挟むリスクを抑えることにも役立ちます。
| 比較項目 | アルミ製大型門扉 | スチール製大型門扉 |
|---|---|---|
| 素材の重量 | 比較的軽量で、開閉負荷を抑えやすい | 重量があり、経年で開閉負荷が増えやすい |
| 腐食への耐性 | 赤サビは生じにくいが、塩害・異種金属接触には注意が必要 | 赤サビが進行すると再塗装や補修が必要になりやすい |
| 開閉の操作性 | 戸車・レールの状態が良ければ滑らかに動かしやすい | サビや固着により強い力を要する場合がある |
| 安全性 | 軽量化により作業負担を抑えやすい | 重量が大きく、操作時の慣性や負担に注意が必要 |
| 維持管理 | 可動部・排水部・金物の定期点検が重要 | 塗装、腐食対策、可動部の補修が必要になりやすい |
スチールやステンレスと比較して長期のメンテナンス費用を抑える仕組み
門扉は、本体価格だけで判断すると将来の維持費を見落としやすい設備です。スチール製は初期費用を抑えやすい一方、腐食の状況に応じてケレン作業、サビ止め、再塗装、戸車やレールの補修が必要になる場合があります。
当社で把握した改修事例では、スチール製門扉は5年程度を目安に塗装メンテナンスを行い、15年間で塗装関連費用が約60万円から80万円となる想定でした。環境や門扉の大きさによって変わりますが、日常的なきしみ補修や部分修理も発生しやすくなります。
アルミ製は塗装メンテナンスが必ずしも不要というわけではありませんが、スチールのような防錆塗装の更新は通常必要ありません。10年目以降に戸車ベアリング、落とし棒のゴム部材、錠前などの消耗品を交換する場合でも、目安として約5万円から10万円程度に収まる事例があります。
ただし、これは門扉本体と可動部が適切に施工され、車両荷重や水はけへの対策が取られていることが前提です。アルミ門扉でも、レール周辺の土間が割れたり、基礎が沈下したりすれば、修繕費用は大きくなります。
現場環境で選ぶアルミ製の大型門扉の代表的な4タイプと走行方式の比較
敷地の広さや毎日の車両動線に合わない門扉を選ぶと、数年以内に走行不良や開閉ストレスが起こることがあります。工場や倉庫、事業所の出入口は、通行する車両の重量、敷地勾配、引き込みスペースの有無によって、適した機構が異なります。
門扉は「ノンレールなら常に良い」「レール式なら古い」と単純に決めるものではありません。現場の状況に合わせ、走行方式を選ぶことが大切です。
| タイプ | 走行方式 | 主なメリット | 適した設置環境 | 施工上の注意点 |
|---|---|---|---|---|
| ノンレール引戸 | 片持ち式・吊り元支持 | 床面がフラットで、レールへのゴミ詰まりを避けやすい | フォークリフトや車両が頻繁に通る開口部 | 風圧と自重に耐える控え基礎が必要 |
| レール式引戸 | 地面埋込レール走行 | 大型開口に対応しやすく、横揺れを抑えやすい | 幅の広い開口、強風の影響を受けやすい場所 | 車両荷重によるレール周辺の破損対策が必要 |
| 上吊りハンガー | 上部梁から吊り下げ | 路面の状態に左右されにくい | 砂利敷き、未舗装地、勾配がある場所 | 梁下の有効高さと支持構造の確認が必要 |
| 開き戸 | 丁番による回転開閉 | 引き込みスペースが不要 | 横方向に余裕がない場所、歩行者主体の出入口 | 開閉軌道内の傾斜・障害物を確認する |
ノンレール引戸タイプは段差を解消してフォークリフトや大型車両の通行をスムーズにする
路面にレールを埋設しないノンレール引戸は、フォークリフトや大型車が頻繁に出入りする現場に適しています。床面がフラットになるため、レールの溝に砂利や落ち葉が入り込むことによる走行不良を避けやすく、台車やフォークリフトの通過時にも段差の影響を受けにくくなります。
ただし、ノンレール式は扉本体を吊り元側で支える構造です。門扉の自重に加え、強風時の風圧も基礎へ集中します。特に開口幅が6mを超える場合や、風が吹き抜ける湾岸部・平野部の工場では、扉のしなりや煽られによる変形を慎重に検討する必要があります。
ノンレール式を採用する場合は、門柱だけを固定するのではなく、地耐力、門扉重量、開口幅、風圧条件に応じた控え基礎を設計することが重要です。
レール式引戸タイプは超大型開口でも安定した走行を確保しやすい
間口が広い現場や、強風を受けやすい場所では、レール式引戸が適している場合があります。下部レールと上部ガイドで門扉を保持する構造のため、横揺れを抑えながら走行させやすいことが特徴です。
一方で、レール式にはレールまわりの基礎強度が求められます。過去に物流倉庫で、アルミ門扉と標準的な埋込レールを設置した事例がありました。門扉そのものは軽く動き、お客様にも喜んでいただけたのですが、半年ほど後にレール周辺のコンクリートが割れ、門扉が脱線するトラブルが発生しました。
原因は、20tクラスの車両が出入口で斜めに進入し、レール付近で据え切りを繰り返していたことでした。門扉本体の仕様に問題がなくても、車両の旋回荷重に対して標準的な土間基礎では不足していたのです。
この現場では、コンクリートを深く撤去し、鉄筋を高密度に配筋したうえで、厚み300mm以上を確保する耐荷重基礎に打ち直しました。以後、レール式を提案する際は、門扉の幅だけでなく、トラックの進入角度や旋回位置まで確認するようにしています。
上吊りハンガーゲートタイプは砂利や傾斜地でも設置しやすい
砂利敷きのヤードや、土間コンクリートを大きくハツることが難しい現場では、上吊りハンガーゲートが選択肢になります。上部レールから扉を吊り下げるため、足元の路面状態に左右されにくいことが利点です。
地面にレールがないため、積雪地域では除雪時にレールを傷めにくく、砂利や泥の影響も受けにくくなります。ただし、吊り下げるための梁や柱には門扉荷重がかかるため、支持構造の安全性を確認する必要があります。
大型トラックやウイング車が通行する場所では、梁下の有効高さも重要です。車両寸法、荷台の開閉時の高さ、将来的に導入する車両まで想定して設計することが求められます。
開き戸タイプは引き込みスペースがない敷地で有効な選択肢になる
敷地境界の左右に門扉を引き込むスペースが取れない場合は、開き戸タイプを検討します。扉を内側または外側へ回転させるため、横方向に長い収納スペースを必要としません。
防犯フェンスと高さやデザインを合わせやすく、通用口や歩行者用出入口との組み合わせにも対応しやすい点が特徴です。
ただし、開き戸には旋回範囲があります。扉の開閉軌道に雨水マス、照明ポール、段差、車両の駐車位置などが入らないかを、現地で確認する必要があります。敷地に勾配がある場合は、扉下端と路面の干渉にも注意が必要です。
電動と手動はどちらを選ぶべきか？出入り頻度と運用コストで決める判断基準
工場や倉庫に設置する大型門扉を検討する際、多くの方が迷われるのが電動式と手動式の選択です。
初期費用だけを見ると手動式が有利に見える場合があります。しかし、日々の開閉回数、警備員の配置、車両の待機時間、雨天時の作業負担まで考えると、電動化が適している現場も少なくありません。
1日の車両通行量と開閉頻度から導く操作タイプの選び方
操作方式を決めるうえで重要なのは、1日に出入りする車両台数と、門扉を開閉する回数です。
アルミ製の引戸はスチール製より軽量ですが、幅8mを超える門扉は、軽量タイプでも一定の慣性が働きます。毎回の開閉を誰が担当するのか、夜間はどう運用するのかまで考える必要があります。
| 敷地の運用状況 | 推奨される操作タイプ | 選定理由 |
|---|---|---|
| 朝夕のみ開閉する | 手動タイプ | 構造が比較的シンプルで、初期費用を抑えやすい |
| 1日に10台以上の車両が出入りする | 電動タイプ | 降車・開閉・再乗車の時間を減らしやすい |
| 警備員が常駐している | 手動・電動の併用 | 守衛室操作と緊急時の手動対応を組み合わせやすい |
朝夕の施錠・解錠のみで、日中は開放する物流施設であれば、手動式でも対応できる場合があります。一方、配送拠点や製造工場のように車両の出入りが多い現場では、電動化によって待機時間や作業負担を軽減できる可能性があります。
電動仕様に必要な電気配線工事と停電時の手動切り替え
電動式の大型門扉には、門扉本体や基礎工事に加え、電源工事が必要です。分電盤から駆動モーターや制御盤までの配線ルートを確保し、地中配管や舗装復旧まで含めて計画します。
主な工事項目は以下の通りです。
- 分電盤からの専用電源確保
- AC100Vまたは200Vに応じた幹線工事
- 舗装のハツリ、保護管の地中埋設
- 制御柱まわりの結線、制御盤の設置
- リモコン、押しボタン、センサー類の配線
- 試運転および安全装置の動作確認
停電時の対応も事前に確認しておくべきポイントです。多くの電動門扉には、モータークラッチを解除して手動で動かすための機構が設けられていますが、製品ごとに操作方法は異なります。実際に停電が起きてから確認するのではなく、引き渡し時に解除方法、鍵の保管場所、夜間担当者への共有まで済ませておくことが大切です。
安全を守る障害物検知センサーとリモコン操作による業務負担の軽減
電動式の大型門扉では、挟まれや接触を防ぐ安全装置の計画が欠かせません。光電管センサー、接触式センサー、非常停止装置などを、車両と歩行者の動線に合わせて配置します。
安全装置は「付ければ終わり」ではなく、定期的な動作確認が必要です。光電管の前に資材が置かれていないか、センサー面が汚れていないか、リモコンの操作範囲に問題がないかを確認します。
運転席からリモコンで操作できるようになると、雨天時や夜間の開閉負担を減らせます。たとえば1回の開閉で約2分短縮できる運用であれば、年間の開閉回数によっては相応の作業時間削減につながります。ただし、実際の削減時間は、門扉の幅、開閉速度、待機車両の有無などで変わります。
アルミ製の大型門扉の設置にかかる費用相場と見積書の落とし穴
工場や倉庫、事業用地の出入口に設置する大型門扉は、本体価格だけで比較すると、工事完了後に予算との差が出ることがあります。特に大型車が通る現場では、基礎工事、土間補修、撤去処分、電気工事、交通誘導などの付帯費用が重要です。
開口幅や高さ別の本体価格相場とグレードの目安
アルミ製大型門扉の価格は、開口幅、高さ、走行方式、手動・電動仕様、耐風圧性能、特注加工の有無によって変わります。下表は本体を中心とした概算の目安であり、実際には現地条件や製品仕様で変動します。
| 開口幅・高さの目安 | 操作タイプ | ノンレール式の目安 | レール式の目安 | 主な設置環境 |
|---|---|---|---|---|
| 幅4m×高さ1.5m | 手動 | 60万円〜90万円程度 | 45万円〜75万円程度 | 中型車の出入口・事業所 |
| 幅6m×高さ1.8m | 手動 | 90万円〜140万円程度 | 70万円〜110万円程度 | 配送センター・搬入口 |
| 幅8m×高さ2.0m | 電動 | 180万円〜280万円程度 | 140万円〜220万円程度 | 工場正門・高頻度開閉エリア |
| 幅10m以上 | 電動 | 250万円〜450万円程度 | 200万円〜350万円程度 | 物流拠点・トレーラー出入口 |
ノンレール式は床面の段差をなくしやすい一方、片持ち構造を支える基礎が必要です。レール式は大型開口に対応しやすい反面、レール周辺の耐荷重土間を適切に施工しなければなりません。
本体代だけでは済まない基礎工事や撤去、路面復旧の費用内訳
当社で施工した開口8mクラスの法人物件では、工事費の構成比は概ね以下のようになりました。
| 項目 | 構成比の目安 |
|---|---|
| 門扉本体・部材費 | 約50％ |
| 既存スチール門扉の撤去・産廃処分 | 約10％ |
| 土間基礎ハツリ・レール埋設・コンクリート補修 | 約25％ |
| 施工手間・重機損料・交通誘導員 | 約15％ |
標準的な工期は実働3日から4日程度でした。門扉本体の建て込みは1日で進む場合もありますが、基礎のハツリ、鉄筋配筋、早強コンクリート打設、養生、路面復旧には時間が必要です。
ここで大切なのは、門扉本体の価格だけでは総工事費を判断できないという点です。下地・土間・警備関連の費用で、全体の半分近くを占めることもあります。
格安見積もりに潜む残土処分費や配管移設の追加費用を防ぐ
見積書の金額が極端に安い場合は、工事項目に含まれていないものがないか確認が必要です。
たとえば、基礎掘削で発生する残土処分、既存スチール門扉の切断・搬出、埋設配管の移設、アスファルト復旧、雨水処理、交通誘導員の配置などが別途扱いになっていることがあります。
また、基礎と既存アスファルトの境目に伸縮目地やシーリング処理がないと、雨水が入り込み、路盤が弱くなることがあります。大型車が繰り返し通れば、境目からひび割れや沈下が進み、レールの歪みにつながる可能性があります。
現地調査では、地中配管、既存舗装の劣化、雨水勾配、車両の旋回位置まで確認し、必要な工事を見積書へ明記することが重要です。
設置後に動かなくなる失敗を防ぐ！プロが教える現場の確認ステップ
アルミ製の大型門扉は、設置直後に軽快に動いていても、現場条件に合わない施工をすると、数か月から数年後に「重い」「脱線する」「鍵が合わない」といった不具合が出ることがあります。
私が現場で重視しているのは、門扉本体より先に、敷地の勾配、地盤、車両動線、排水経路を確認することです。門扉の寿命は、こうした周辺条件に大きく左右されます。
敷地の傾斜や雨水勾配を見落とすと門扉が自走することがある
工場や物流倉庫の出入口には、雨水を逃がすための水勾配があります。わずかな傾斜でも、大型門扉では開閉時の負担や自走の原因になることがあります。
勾配を確認せずに手動引戸を設置すると、以下のような問題が起こる可能性があります。
- 下り勾配側へ門扉が動き出し、手を離すと加速する
- 上り勾配側では、開閉時に強い力が必要になる
- 門扉が止まりにくく、車両や歩行者との接触リスクが高まる
- 戸車やレールに片側荷重がかかり、摩耗が早まる
水勾配がある場所では、走行ラインを水平に整える、ブレーキ付き仕様を検討する、電動化するなど、現場に応じた対応が必要です。勾配が2％を超える場合は、特に慎重な検討をおすすめします。
ノンレール引戸の倒壊や前傾を防ぐ控え基礎の重要性
ノンレール引戸は床面をフラットに保てる反面、門扉の自重と風圧を吊り元側の基礎で支えます。基礎の深さや配筋が不足すると、数年後に柱が前傾し、門扉の先端が地面を擦ることがあります。
| 基礎の要素 | 簡易施工の例 | 現場条件に応じた施工例 |
|---|---|---|
| 掘削深さ | 400mm〜500mm程度 | 800mm〜1,200mm以上を検討 |
| コンクリート量 | 門柱周りのみの小規模打設 | 転倒モーメントを考慮した控え基礎 |
| 配筋 | 簡易メッシュのみ | D13・D16クラスの鉄筋を条件に応じて配置 |
| 長期使用時の状態 | 前傾や先端の引きずりが起こる場合がある | 地盤・荷重条件に合えば安定性を保ちやすい |
必要な基礎仕様は、門扉の大きさ、重量、設置地域、地盤、風圧条件によって異なります。規格だけで判断せず、メーカー施工基準と現場条件の両方を確認することが必要です。
引き込みスペースと車両の旋回軌道を事前に確認する
大型引戸では、有効開口幅だけでなく、扉を開け切った際の引き込みスペースが必要です。たとえば有効開口幅が8mの場合、柱やガイドローラーの固定代を含め、約9.5mから10m程度の直線スペースが必要になることがあります。
また、トラックの旋回軌道も重要です。門扉を開けた状態でも、荷台の後端や内輪差で扉、門柱、フェンスに接触することがあります。
開き戸の場合は、扉が回転する範囲に雨水マス、照明、植栽、駐車車両などがないかを確認します。現地調査の段階で、実際に大型車がどの角度で入るのかを確認することが、施工後の手戻り防止につながります。
既存アスファルトの沈下や大型車の輪荷重に耐える路面補修を一体で行う
門扉のレールや走行部を施工する際は、新しい基礎と既存舗装の取り合いが重要です。大型車が毎日通行する現場では、基礎まわりのアスファルトが押し潰され、段差やひび割れが起こることがあります。
雨水がひび割れから入り込むと、路盤が弱くなり、沈下やレールの歪みにつながります。門扉本体の設置だけでなく、基礎コンクリート、アスファルト復旧、伸縮目地、シーリング、排水勾配まで一体で施工することが重要です。
アルミ門扉を長く使うための日常点検と清掃のポイント
門扉の寿命を延ばすためには、大がかりな工事だけでなく、日常点検も役立ちます。月に1回、または季節の変わり目に5分程度の確認を行うだけでも、早期に異常へ気づきやすくなります。
- 戸車やキャスター周辺に砂利、落ち葉、泥が溜まっていないか
- レール内部に異物や水が滞留していないか
- 落とし棒、錠前、ガイドローラーにガタつきがないか
- 開閉時に異音、引っ掛かり、片寄りがないか
- 下部フレームの水抜き穴が泥で塞がれていないか
- ボルト周辺に白サビや腐食の兆候がないか
潤滑剤については、メーカーの取扱説明書を優先してください。一般的な浸透潤滑油を戸車や鍵穴へ多量に使用すると、砂埃を吸着して摩耗を早める場合があります。必要に応じて、シリコン系やフッ素系のドライ潤滑剤など、部位に合うものを選定します。
信頼と実績で選ばれるアルミ製の大型門扉の主要メーカー比較
工場や物流拠点の門扉は、見た目だけではなく、開口幅、走行方式、耐風圧性能、車両動線、保守部品の供給体制を踏まえて選定する必要があります。
国内メーカーでは、公共施設、工場、学校、商業施設などを想定した大型引戸やノンレール引戸が用意されています。製品の仕様、対応可能な寸法、耐風圧性能、施工条件はシリーズごとに異なるため、必ず最新のカタログと施工要領書を確認してください。
| メーカー名 | 主な大型門扉の分野 | 特徴 | 確認したい項目 |
|---|---|---|---|
| 四国化成 | 伸縮門扉・引戸・公共向け外構 | ノンレールや大型開口向けの製品を展開 | 対応開口、基礎条件、耐風圧仕様 |
| 三協アルミ | 形材門扉・引戸・公共エクステリア | 意匠性と用途別の門扉ラインアップ | 走行方式、戸車、特注対応 |
| LIXIL | 公共向け引戸門扉・ノンレール引戸 | 工場・学校・商業施設向けの大型引戸を展開 | 台車式・ノンレール式の適合条件 |
四国化成の大型引戸シリーズを選ぶ際の確認ポイント
四国化成は、工場、公共施設、事業所向けの外構製品を幅広く扱っています。ノンレール仕様や大型開口に対応する製品を検討する際は、床面をフラットにできるメリットだけでなく、吊り元基礎の仕様を確認することが大切です。
特に風の通り道になる敷地、海に近い地域、開口幅の大きい現場では、耐風圧性能や扉の支持条件を十分に確認する必要があります。
三協アルミの門扉を選ぶ際の確認ポイント
三協アルミでは、住宅向けから公共・事業所向けまで門扉製品が展開されています。大型の引戸を選ぶ際は、フレーム剛性、戸車の仕様、ガイド部材、錠前の種類などを比較します。
手動式では初動の軽さが使い勝手へ直結するため、実物確認や施工事例の確認が役立ちます。特に毎日開閉する門扉では、開閉力だけでなく、数年後の消耗品交換がしやすい構造かどうかも見ておきたいポイントです。
LIXILの公共向け引戸門扉を選ぶ際の確認ポイント
LIXILでは、工場、学校、病院、商業施設などの入口に用いる大型引戸として、台車式引戸、複連台車式引戸、ノンレール引戸などが展開されています。
引戸を選定する際は、片引き、両引き、引違いなどの開閉方法と、敷地の引き込みスペースを照らし合わせる必要があります。電動タイプを検討する場合は、リモコン操作、非常時の手動解放、安全装置の配置まで含めて確認します。
特殊な開口寸法や防犯フェンスとの一体施工に対応するオーダー仕様
敷地境界が斜めになっている、間口が10mを超える、既存フェンスと高さを揃えたいといった現場では、規格品だけでは対応しきれない場合があります。
現場条件に応じて、以下のような仕様を検討します。
- 開口幅に合わせた片引き・両引き・引違いの選定
- 防犯フェンスとの高さ、色、納まりの統一
- 高低差に対応する柱やヒンジの調整
- 人や車両の動線に応じた通用口の併設
- 強風や塩害環境に応じた金物・表面処理の選定
既製品をそのまま設置するのではなく、敷地全体の使い方に合わせて納めることが、長期的な使いやすさにつながります。
建物と外構の総合改修を手掛ける竹山美装が提案する高耐久な門扉施工
工場や倉庫の出入口は、物流と安全を支える重要な動線です。大型門扉の更新では、カタログから本体を選んで設置するだけでは、将来的なトラブルを十分に防げないことがあります。
竹山美装では、門扉本体だけでなく、基礎土間、車両動線、外壁との取り合い、排水経路、既存舗装の状態まで確認したうえで、現場に合う施工計画を立てます。
累計1,000件超の施工経験を活かした品質と安全管理
大型引戸やノンレール門扉は、開口幅が広くなるほど、自重と風圧による負荷が柱や基礎へ集中します。竹山美装では、一級施工管理技士が現場の安全管理と品質管理を行い、施工前から施工後まで確認を進めます。
| 管理項目 | 確認内容 | 不備があった場合に起こり得ること |
|---|---|---|
| 基礎深さ | 地盤、門扉重量、風圧に応じた根入れ | 柱の前傾、門扉先端の擦れ |
| 配筋・コンクリート | 鉄筋の配置、必要な強度、養生期間 | ひび割れ、基礎の変形 |
| 垂直・水平 | レーザーによる勾配・通りの確認 | 自走、開閉抵抗、鍵のずれ |
| 車両動線 | 大型車の旋回、輪荷重、据え切り位置 | レール周辺・土間の破損 |
| 排水 | 雨水勾配、水抜き、既存側溝との接続 | 水溜まり、腐食、路盤沈下 |
私自身、以前は「軽く動く門扉を設置すること」に意識が向きすぎていた時期がありました。しかし、物流倉庫でレール周辺の基礎が大型車の旋回荷重に耐えられず、半年後に補修を行うことになった経験があります。
この経験から、門扉の使いやすさは本体性能だけでは決まらないと強く感じました。現在は、車両がどこを通り、どこでハンドルを切り、雨水がどこへ流れ、どの方向から風を受けるのかまで確認して提案しています。
門扉本体だけでなく基礎土間コンクリートから路面舗装まで対応
大型車が通行する出入口では、門扉本体と土間・舗装を別々に考えることはできません。レール式では、レール周辺の基礎が車両荷重に耐える必要があります。ノンレール式では、吊り元側の控え基礎が門扉の自重と風圧を支えます。
竹山美装では、門扉の設置だけでなく、以下のような付帯工事も一体で対応します。
- 既存スチール門扉の撤去、切断、搬出、処分
- 土間コンクリートのハツリ、掘削、鉄筋配筋、打設
- レール埋設と路面の高さ・勾配調整
- アスファルト舗装の復旧、伸縮目地、シーリング
- 防犯フェンス、外壁、塀との取り合い補修
- 電動化に伴う配管、配線、制御盤設置
施工範囲を一体で管理することで、門扉、基礎、舗装の責任範囲が曖昧になりにくく、完成後の運用まで見据えた施工につながります。
関東圏の工場や倉庫に合わせた現地調査とプラン提案
千葉、東京をはじめとする関東圏では、交通量の多い産業道路沿い、沿岸部の塩害環境、風の影響を受けやすい平野部など、地域ごとに条件が異なります。
現地調査では、門扉の寸法だけでなく、以下の点を確認します。
- 大型トラック・フォークリフトの通行量と旋回位置
- 敷地の水勾配、排水口、側溝の位置
- 引き込みスペース、フェンス、隣接建物との干渉
- 既存舗装のひび割れ、沈下、路盤の状態
- 地中配管や電気配線の可能性
- 強風、塩害、粉じんなどの設置環境
- 手動・電動の運用方法と停電時の対応
毎日の開閉作業に負担を感じている、門扉が重くて安全面が心配、レールや土間のひび割れが進んでいるといった場合は、門扉単体ではなく出入口全体を確認することをおすすめします。
よくある質問
Q. アルミ製大型門扉はスチール製よりどれくらい軽くなりますか？
アルミはスチールより比重が小さいため、同じ大きさの門扉でも開閉負荷を抑えやすい素材です。当社で確認した幅8m・高さ2mの事例では、スチール製が約24.5kgf、アルミ製が約3.2kgfで、初動の負荷は約85％軽減されました。
Q. フォークリフトが通る場所でもレール式門扉は使えますか？
使用できますが、レール周辺の基礎コンクリートと車両動線の確認が必要です。大型車がレール付近で据え切りする現場では、厚み300mm以上の耐荷重基礎が必要になる場合があります。
Q. ノンレール引戸は強風や台風でも大丈夫ですか？
ノンレール引戸は床面をフラットにできる一方、開口幅が6mを超える場合や風が抜ける立地では、風圧の影響を受けやすくなります。門扉の寸法、耐風圧仕様、控え基礎の大きさを現場ごとに確認することが重要です。
Q. アルミ門扉でも錆びたり腐食したりしますか？
アルミはスチールのような赤サビは生じにくいですが、塩害、排気ガス、異種金属との接触などで白サビや腐食が起こる場合があります。鉄製ボルトではなく、ステンレス製ボルトや絶縁ワッシャーを使うなどの対策が有効です。
Q. 電動門扉は停電したら開けられませんか？
多くの電動門扉には、モータークラッチを解除して手動操作へ切り替える機構があります。ただし操作方法は製品により異なるため、設置時に解除手順と専用キーの保管場所を確認しておく必要があります。
Q. 大型門扉の工事期間はどれくらいですか？
幅8m程度の改修では、門扉本体の建て込みは1日で進む場合がありますが、基礎ハツリ、配筋、コンクリート打設、養生を含めると実働3日から4日程度が目安です。舗装復旧や電気工事の有無、天候によって工期は変わります。
Q. アルミ門扉の戸車にはどんな潤滑剤を使えばよいですか？
まずはメーカーの取扱説明書に従うことが基本です。砂埃が多い現場では、一般的な油性潤滑剤を多量に使うと汚れを呼び込む場合があるため、必要に応じてシリコン系またはフッ素系のドライ潤滑剤を検討します。
