工場や物流倉庫の出入口において、手動門扉の開閉にかかる労力や大型車両の入退場渋滞は、日々の業務効率と安全性を著しく損なう要因です。こうした課題を抜本的に解決するため、大型引戸の門扉を電動化する企業が急増しています。しかし、単にカタログスペックだけを見て本体を選定すると、大型トラックの軸重によるレールの歪みや基礎の不同沈下、さらにはモーターの過負荷停止といった重大なトラブルを招きかねません。
電動化を成功させる結論は、出入りする車両重量や敷地条件に合わせてレール式・ノンレール式（カンチレバー型）・多重スライド式を正しく使い分け、基礎コンクリート打設や電気配管を含めた総額費用を把握することにあります。さらに、耐風圧性能や挟まれ防止センサー、停電時の手動切替機構まで見据えた総合設計が欠かせません。
本記事では、1,000件超の改修現場から導き出した構造別の選び方、見落としがちな付帯工事を含む費用相場、そして導入後の故障を防ぐ実務的なチェックポイントを完全網羅しました。自社に最適な仕様を見極め、無駄な改修コストと稼働停止リスクを確実に回避するための判断基準としてお役立てください。

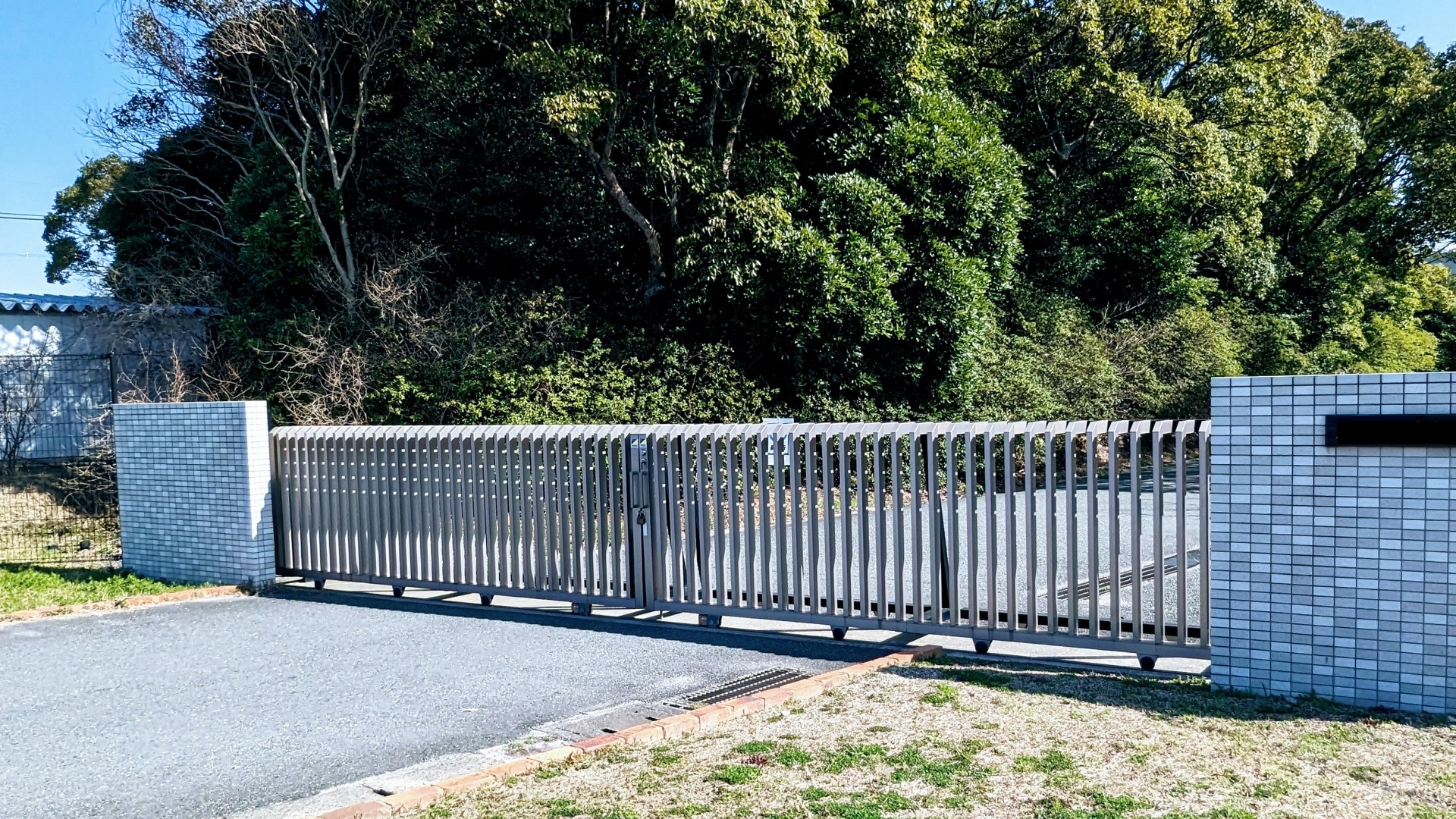

大型引戸の門扉を電動化する理由とは？手動の限界を超えて業務効率を変える導入メリット
工場や物流倉庫の出入口を支える大型引戸の門扉は、敷地の防犯と安全を守る設備です。しかし、毎日の開閉を手動で行っている現場では、業務の遅延や作業員の負担が積み重なっているケースがあります。幅が10メートルを超える重量級のゲートは、押すだけでも負担が大きく、日々の小さなロスがコストや事故のリスクにつながります。
一般的には「門扉を電動化すれば便利になる」と言われますが、私が1,000件を超える修繕・改修現場で見てきたのは、便利さだけではありません。電動化は、人が重い扉を動かす業務を減らすだけでなく、車両動線、防犯、雨天時の安全、停電時の対応まで見直す機会になります。
大型引戸の門扉を電動へアップグレードすると、敷地全体の運用効率が変わります。
| 項目 | 手動門扉の運用 | 電動大型引戸の運用 |
|---|---|---|
| 開閉作業 | 毎回スタッフが現地へ向かい手押し | 車内や室内からボタンやリモコンで操作 |
| 天候の影響 | 豪雨や強風時の作業で転倒・受傷リスク | 状況に応じて室内やキャビン内から操作 |
| 車両の待ち時間 | 開閉待ちによる敷地前でのアイドリングや渋滞 | 入退場の流れを整えやすい |
| セキュリティ | 閉め忘れや夜間の無施錠が発生しやすい | 自動閉鎖や入退場管理と連動できる |
電動化は、単なる利便性の向上ではなく、現場で働く人の安全確保と施設運営の安定化につながる投資です。
雨の日や夜間の開閉作業から解放！省人化と労務リスクの低減効果
横殴りの雨が降る日や冬の夜間に、数百kgある扉を手押しで開閉する作業は、現場スタッフにとって大きな負担です。濡れた路面で足元を滑らせる、強風で扉が予想以上に動く、車両と門扉の間に立つ必要があるといった状況は、日常の業務にもかかわらず事故の要因になります。
大型引戸の門扉を電動に切り替えることで、次のような運用が可能になります。
- 守衛室や事務所内の押しボタンスイッチから開閉する
- 作業員が門扉まで往復する時間を減らす
- 雨天・夜間・強風時に人が扉へ直接触れる回数を減らす
開閉作業に毎日合計30分を使う場合、年間稼働日を240日とすると120時間になります。実際には、作業そのものだけでなく、門扉まで歩く時間、車両を待たせる時間、閉め忘れを確認する時間も含まれます。
ただし、電動化しても、停電時には手動で動かす場面があります。私たちが確認した開口幅12m・総重量約800kgの自走式ノンレール門扉では、クラッチを解放した後、動かし始める初動に成人男性1名で約18〜22kgf相当の力が必要でした。さらに、路面にわずか0.5度程度の水勾配があるだけでも、上り方向へ動かすには男性2名での作業が安全な場合がありました。
電動門扉を選ぶ際は、「停電時でも手動に切り替えられるか」だけで判断するのでは不十分です。誰が、どの方向へ、何人で、安全に動かせるのかまで確認しておく必要があります。
大型トラックの入退場渋滞を解消する長距離リモコンと車載タグの連携
大型トレーラーや10tトラックが頻繁に出入りする拠点では、門扉の開閉待ちが前面道路の渋滞や近隣への影響につながることがあります。ドライバーが一度キャビンを降りて門扉を開け、通過後に再び閉める運用は、1台ごとの時間は短く見えても、朝夕の集中時間帯には大きな差になります。
- 数十メートル手前から操作し、到着時の待機を減らす
- 登録車両のみが使えるリモコンや認証装置を組み合わせる
- 車両通過後はタイマーやセンサーで閉鎖を始める
- 開閉速度だけでなく、確認作業を含めた通過時間で考える
門扉の開閉スピードを上げればよいとは限りません。フォークリフト、人、歩行者が交差する現場では、開閉速度と安全確認のバランスが重要です。車両の台数、到着時間帯、道路との距離を確認したうえで、操作開始位置と閉鎖タイミングを設計することが必要です。
部外者の侵入や無断駐車を防ぐ防犯性能とオートロック機能
手動の大型引戸で起こりやすいのが、開閉の手間から日中ずっと開け放してしまう運用です。開いたままのゲートは、不審車両の侵入、無断Uターン、資材の持ち出し、夜間の施錠忘れといったリスクを高めます。
電動システムを組み込んだ大型門扉なら、設定した時間で閉鎖する仕組みや入退場管理機器との連携が可能です。
- 車両通過後に閉鎖を始めるオートクローズ機能
- 暗証番号、ICカード、リモコンによる利用者管理
- 電磁ロックやモーターブレーキによる不用意な開放の抑制
- 回転灯やブザーによる開閉中の注意喚起
ただし、センサーは設置すれば終わりではありません。雨水、泥跳ね、落ち葉、虫、フォークリフトの接触などにより、光電管センサーの検知範囲がずれたり、表面が汚れて反応が不安定になったりすることがあります。導入時には、センサーの位置だけでなく、定期清掃と作動確認を運用に組み込むことが大切です。
大型引戸の門扉を電動にするならレール式とノンレール式どちらを選ぶ？敷地環境に合わせた構造タイプ
工場や物流倉庫の出入口で大型引戸の門扉を電動へ改修する際、最も重要なのが構造選びです。敷地の形状、出入りする車両の重量、雨水の流れ、土間の状態を無視して選ぶと、導入後に開閉不良やメンテナンス負担が発生する可能性があります。
| 構造タイプ | 主な走行方式 | メリット | 注意点 |
|---|---|---|---|
| レール式 | 地面に埋め込んだレール上を車輪走行 | 超大開口にも対応しやすく走行が安定しやすい | レールの歪み、泥・小石の噛み込み、路面沈下に注意 |
| ノンレール式（カンチレバー） | 門柱側の支持機構で本体を浮かせる | 地面のレール清掃が不要 | 引き込みスペースと支持側基礎の精度が必要 |
| 多重スライド式 | 複数の扉体が連動してスライド | 狭い引き込みスペースでも広い開口を確保しやすい | 機構が複雑で施工調整が重要 |
重車両が頻繁に通る現場必見！レール式の安定性と見落としがちなメンテナンス
10tトラックや大型トレーラー、重機が日常的に通る現場では、レール式が候補になることがあります。地面に敷設したガイドレールが荷重を受けるため、開口幅10mを超える大型門扉でも直線的に動かしやすい点が特徴です。
一方で、レール式では、レールそのものよりも下地の状態が寿命を左右します。大型車が繰り返し通る場所では、アスファルトやコンクリートの下にある路盤・基礎へ負荷がかかります。数mm程度の沈下でもレールがたわみ、門扉の走行抵抗が増えることがあります。
私自身、予算を抑えるため「既存レールは残し、門扉本体とモーターだけを交換したい」というご相談を受けて施工した経験があります。設置直後は問題なく動きましたが、半年後に異音と開閉停止の連絡がありました。
現場を確認すると、10tトラックが日常的に通過するレール中央部で、アスファルト基礎が約7mm沈下していました。レールがV字状にたわみ、モーターは常に余分な負荷がかかった状態で動いていたため、結果として焼き付きが起きていました。基礎の変形による過負荷と判断され、メーカー保証の対象外となるケースでした。
最終的には、路面をはつり、基礎を打ち直し、レール周辺の舗装も補修することになりました。門扉本体だけを新しくしても、足元の基礎が傷んでいれば長期的な安定稼働にはつながりません。
雪や砂利の詰まりを避けたい現場で検討したいノンレール式
路面にレールを設けず、門柱側の支持機構で扉体を支えるのがノンレール式です。地面に溝がないため、レール内部へ雪、砂利、泥、落ち葉が入り込む心配を減らせます。
- 積雪や凍結が起きやすい地域
- 資材置場やリサイクルヤードなど、小石や泥が多い現場
- フォークリフトが頻繁に横断する物流拠点
- レール清掃に人手をかけにくい現場
一般的には「ノンレール式ならメンテナンスフリー」と言われることがありますが、実際の現場ではそうとは限りません。ノンレール式は、片持ち構造を支える柱側の基礎、ローラー、ベアリングへ負荷が集中します。
敷地の微小な地盤沈下や支持部の狂いにより、門扉の先端が下がり、戸尻側のローラーに負担がかかることがあります。施工後5年未満でローラーベアリングの交換が必要になった現場もありました。
ノンレール式を選ぶ場合は、レール清掃が不要になるメリットだけでなく、引き込み側の基礎、戸袋スペース、排水方向まで確認する必要があります。開口幅に加えて、本体全長の約30〜50％程度の引き込みスペースが必要になる場合もあります。
袖壁の引き込み幅が狭い現場で役立つ二重・三重スライド式
敷地境界線が近く、横方向へ門扉を引き込む余裕が少ない現場では、多重スライド式が選択肢になります。扉体を2枚または3枚に分割し、連動させながら重ねて引き込む構造です。
- 道路境界までの距離が短い敷地
- 大型車が通れる開口幅を確保したい現場
- 出入口の横に建物や設備があり、引き代が限られる場所
- 敷地角に出入口がある事業所
シングル引き戸と比べて必要な引き込み幅を半分程度、構成によっては3分の1程度まで抑えられる場合があります。ただし、複数のパネルを連動させるため、走行タイミング、ワイヤーやベルトの張り、モーター負荷の調整が重要です。
施工精度が不足すると、異音、片側だけの遅れ、引っかかり、駆動部への負荷増加につながることがあります。狭い敷地で大型開口を確保するほど、現地調査と施工後の調整が欠かせません。
カタログスペックだけで選ぶと失敗する！大型引戸の門扉を電動設置する際の重要基準
メーカーのカタログに並ぶ開閉スピードやデザインだけで大型引戸の門扉を電動タイプに決めると、導入後に想定外の費用や不具合が出ることがあります。
工場・倉庫の出入口は、乗用車だけでなく重量級トラック、フォークリフト、人が同時に行き交う場所です。門扉本体の性能に加え、床面、排水、風、電源、安全装置を一体で確認する必要があります。
大型車両の重量に耐えうる床面強度と基礎の考え方
大型車両が頻繁に出入りする現場では、門扉本体よりも地面側の耐荷重設計が重要になる場合があります。国土交通省が示す道路における一般的制限値では、軸重は10t、輪荷重は5tとされています。敷地内の出入口でも、どの車両がどの位置を通るかを踏まえて基礎を考える必要があります。
| 車両区分 | 総重量の目安 | 床面・レール基礎の考え方 |
|---|---|---|
| 普通乗用車中心 | 約2t以下 | 標準的な土間コンクリートを基本に検討 |
| 4t中型トラック | 約8t前後 | 配筋、土間厚、路盤の状態を確認 |
| 10t大型・トレーラー | 約20〜25t | 重荷重を前提に、路盤・配筋・土間厚を個別設計 |
竹山美装では、大型車の通行が多い出入口では、目安としてコンクリート厚200mm以上とし、D13鉄筋を用いた配筋を検討することがあります。ただし、必要な厚みや配筋は、地盤、車両の通行位置、交通量、既存舗装の状態によって異なります。
大切なのは、門扉の真下だけを補強するのではなく、トラックが旋回・停止・発進する範囲まで含めて路盤を確認することです。
強風や台風に備える耐風圧性能とガイドローラーの確認
開口幅10mを超える大型引戸では、門扉そのものが大きな受風面になります。設置地域や周囲の建物状況によって風の影響は異なるため、耐風圧性能は地域の基準風速や設置場所の状況に合わせて検討します。
- 設置地域に応じた耐風圧性能を確認する
- 脱落を防ぐ深型ガイドや脱輪防止金具の有無を確認する
- ガイドローラーや支持部の耐久性を確認する
- 強風時の使用制限やロック方法を運用ルールにする
強風時に門扉がたわむと、ローラー、モーター、駆動チェーンへ想定外の負荷がかかります。門扉のサイズだけでなく、周辺が開けた場所か、海沿いか、ビル風があるかといった条件も施工会社へ伝えることが重要です。
挟まれ事故や車両接触を防ぐ光電管センサーと障害物検知
電動で動く大型門扉では、安全装置の設計が欠かせません。光電管センサーは広く使われていますが、光電管だけに頼るのではなく、扉先端のタッチセンサーや障害物検知機構を組み合わせることが望ましい場合があります。
- 光電管センサーによる通過中の停止・反転制御
- 扉先端が接触した場合に停止・反転するタッチセンサー
- 回転灯、警報音、注意表示による周囲への通知
- センサーの清掃と定期的な作動テスト
雨、霧、泥跳ね、落ち葉、虫、車両の接触などによって、センサーの検知精度が下がることがあります。導入後は月次点検などで、実際に停止・反転するかを確認する運用が必要です。
停電や災害時に備える手動切替クラッチの操作性
台風による停電、地震、設備故障などで門扉が動かなくなる可能性はあります。緊急車両の進入、避難、車両の退避に関わる出入口であれば、手動切替の方法を事前に共有しておくことが重要です。
- キーやレバーで手動へ切り替えられるか
- 切替操作を担当者が理解しているか
- 手動時に必要な人数と開閉方向を確認しているか
- 復電後の復帰操作が明確か
実測では、800kg程度の大型門扉でも、路面勾配によっては1人で安全に動かせないことがありました。「手動にできる」という仕様だけでなく、非常時の訓練まで行うことをおすすめします。
大型引戸の門扉を電動化する総額費用はいくら？相場と見積もりの内訳
工場や倉庫の出入口で大型引戸の門扉を電動化する場合、本体価格だけでは総額を判断できません。基礎、舗装、電源、既存撤去、安全装置まで含めて予算を組む必要があります。
| 費用項目 | 金額の目安 | 主な内容 |
|---|---|---|
| 門扉本体・駆動装置 | 150万～350万円 | 扉体、モーター、制御盤、リモコン |
| 土木・基礎工事 | 80万～180万円 | 掘削、路盤、配筋、コンクリート、レール施工 |
| 一次側電気引き込み | 20万～70万円 | 配管配線、専用ブレーカー、制御盤結線 |
| 既存撤去・路面補修 | 30万～70万円 | 既設門扉撤去、産廃処分、舗装復旧 |
| 安全装置等 | 15万～40万円 | 光電管、タッチセンサー、回転灯、認証機器 |
工場や倉庫では門扉本体と同程度、あるいはそれ以上の土木・電気・下地費用が発生することがあります。開口幅10m前後の工事であれば、総額はおおむね300万〜700万円程度を目安にしつつ、現地条件で精査する必要があります。
門扉本体のサイズや材質による価格差
大型引戸の本体価格は、開口幅、高さ、デザイン、材質、耐風圧仕様、駆動方式で変わります。
- アルミ製
軽量で腐食に比較的強く、モーター負荷を抑えやすい素材です。
- スチール製
強度を確保しやすい一方で、重量が増えるため、モーター容量や塗装メンテナンスも検討します。
- ステンレス製
沿岸部や腐食性のある環境で検討されますが、材料費は高くなる傾向があります。
材質だけで決めるのではなく、開閉回数、風、塩害、車両接触の可能性、維持管理体制を踏まえて選定します。
見積書で確認したい基礎コンクリートと電気配管の費用
見積書では、「門扉工事一式」の中身を確認することが重要です。大型車が出入りする現場では、基礎の掘削深さ、路盤補強、コンクリート厚、配筋、レール周辺の仕上げが耐久性に影響します。
また、門扉までの電源ルートが長い場合は、電圧降下対策や地中配管の施工範囲によって費用が変わります。既存分電盤の空き容量、単相100V・200Vまたは三相200Vの必要性、将来のセンサー増設まで確認すると、後からの追加工事を抑えやすくなります。
既存門扉の撤去とアスファルト路面補修にかかる付帯費用
リニューアル工事では、門扉本体以外にも費用がかかります。
- 既設門扉の解体・撤去・処分
- レール埋設部の舗装切断と掘削
- 新設基礎と既存舗装の段差補修
- 仮設フェンス、交通誘導員、仮設スロープ
- 工事中の車両動線確保
出入口は施設運営に直結する場所です。既存の傷んだ舗装を残したまま門扉だけ更新すると、後から補修のために再度門扉周辺を掘り返すことにもなりかねません。門扉更新のタイミングで、クラック、沈下、排水不良も確認することが結果的に合理的です。
導入後のランニングコストを抑える定期点検
大型電動門扉を安定して使うためには、導入後の点検計画も必要です。
| 点検・交換項目 | 目安 | 主な内容 |
|---|---|---|
| 日常点検・清掃 | 月1回程度 | レール内の異物、異音、センサー汚れの確認 |
| 専門業者の定期点検 | 半年～1年ごと | 駆動部、チェーン、ワイヤー、ブレーキ、制御盤の確認 |
| ローラー・ベアリング | 3～5年程度 | 摩耗状態に応じた交換 |
| モーター・制御基板 | 7～10年程度 | 開閉回数・使用環境に応じて点検・更新 |
レール式の場合、週1回15分の清掃でも年間約12時間になります。異物が多い現場では、日常清掃の時間も含めて構造を選ぶことが必要です。
現場で実際に起きている大型引戸の門扉を電動で動かす際のトラブルと解決策
大型引戸の門扉を電動で動かす仕組みは、物流や工場運営を支える設備です。しかし、不具合の原因は門扉本体の初期不良だけとは限りません。基礎、路面、水勾配、センサー、電源など、周辺条件が影響するケースが多くあります。
数mmの地盤沈下が招くモーターの過負荷停止
大型車が日常的に出入りする事業所では、路面にかかる負荷が大きくなります。基礎コンクリートや路盤が十分でないと、数mm単位の不同沈下が発生し、レールやガイドに歪みが出ることがあります。
| 基礎の施工状態 | 起こりやすいリスク | モーターへの影響 | 対策 |
|---|---|---|---|
| 配筋量・厚み不足 | 不同沈下 | 負荷検知による途中停止 | 路盤補強と適切な配筋 |
| 地盤改良の省略 | レールの波打ち | ギア・チェーンの摩耗 | 地耐力に応じた改良 |
| 排水不良 | 路盤の弱化 | 走行抵抗の増加 | 水勾配・排水計画の見直し |
前述の7mm沈下の事例では、見た目にはわずかな変形でも、門扉の走行には大きな影響が出ました。人が手で押せる程度の抵抗でも、電動モーターは安全装置によって停止することがあります。
水勾配の設計ミスによるモーターボックスの浸水
敷地の雨水を逃がすための水勾配は必要ですが、門扉の引き込み側やモーターボックス側へ水が集まる計画になっていると、豪雨時に故障の原因になります。
- モーターボックス周辺を路面よりかさ上げする
- 開口部付近に側溝、集水桝、グレーチングを設ける
- 配管の立ち上がり部を適切に防水処理する
- 引き込み方向と排水方向を同時に検討する
水勾配は見落とされやすい項目です。特にノンレール式では、門扉の先端が低い側へ寄ることで、手動時に自走するような挙動が起きる可能性もあります。排水と開閉方向はセットで確認する必要があります。
小石やゴミの噛み込みを防ぐ日常点検
レール式の門扉では、タイヤに挟まった小石、砂利、泥、金属片、落ち葉がレール内へ入り込みます。放置すると、車輪や駆動部へ負荷がかかることがあります。
- レール走行面と溝内の異物を確認する
- 開閉中の異音、振動、引っかかりを確認する
- 光電管センサー表面の汚れを拭き取る
- 手動切替クラッチが解除できるか確認する
- 門扉の柱・ガイド・固定金具に緩みがないか確認する
週1回の簡易点検でも、早い段階で異常に気付けることがあります。日常点検で対応できない異音や傾きが出た場合は、無理に動かさず、施工会社やメーカーへ相談することが安全です。
既存の手動門扉から大型引戸の門扉を電動へリニューアルする際の重要ステップ
手動門扉を電動へ更新する工事は、モーターを後付けするだけではありません。既存門扉、基礎、路面、排水、電源、車両動線を確認し、施設の稼働をできるだけ妨げない工程を組む必要があります。
既存の基礎やレールを流用できるかを見極める現地診断
手動では問題なく動いていた門扉でも、電動化すると停止するケースがあります。手動であれば多少の引っかかりを人の力で乗り越えられますが、電動モーターは過負荷を検知すると停止するためです。
| 診断項目 | チェック内容 | 流用を慎重に判断すべき状態 |
|---|---|---|
| 基礎の水平度 | 高低差・沈下の測定 | 全長で数mm以上の不同沈下 |
| レールの状態 | 摩耗、直線性、変形 | 波打ち、局部的な沈下、腐食 |
| 土間コンクリート | クラック、欠損、配筋状況 | 深いひび割れ、車両荷重による損傷 |
| モーター設置部 | 基礎幅、アンカー、排水 | 固定強度や排水スペースの不足 |
既存基礎を流用できるかは、現場ごとに異なります。費用だけを基準に流用を決めるのではなく、将来の停止リスクと比較して判断することが重要です。
電源引き込みルートとブレーカー容量の確認
電動門扉には、安定した電源が必要です。現地調査では、最寄りの分電盤、キュービクル、既存配管の位置を確認し、門扉までのルートを設計します。
- 専用ブレーカーの空き容量
- 必要電圧とモーター仕様
- 配線距離に応じた電圧降下対策
- 車両荷重から保護する地中配管の深さ
- 将来のセンサーや認証設備に備える予備配管
門扉設置後に「電源が足りない」「配線を通すルートがない」となると、舗装の再掘削が必要になる場合があります。土木工事と電気工事は同時に計画することが効率的です。
工場や物流を止めない仮設開口と工程管理
出入口工事では、工事期間中も車両の出入りを確保しなければならない現場が多くあります。基礎解体、掘削、配筋、コンクリート打設、養生、門扉設置、電気調整までには一定の日数が必要です。
- 半面ずつ施工して通行ルートを残す
- 夜間や休日を活用して騒音・通行制限を抑える
- 仮設フェンスや誘導員を配置する
- 敷鉄板や仮設スロープで車両動線を確保する
- 打設後の養生期間を工程へ組み込む
工期だけを短縮するよりも、物流・製造・安全の優先順位を整理し、無理のない工程を組むことが結果的にトラブル防止につながります。
大型引戸の門扉を電動施工するならどこに頼む？施工会社の見極めチェックリスト
大型引戸の門扉を電動で新設・改修する際は、製品の知識だけでなく、土木、舗装、排水、電気、制御、安全設備を一体で管理できる施工会社を選ぶことが重要です。
| チェック項目 | 確認すべきポイント | 不足している場合のリスク |
|---|---|---|
| 躯体・土木対応 | 路盤、配筋、基礎、舗装補修を管理できるか | 沈下・歪みによる停止 |
| 電気・制御対応 | 一次側電源、制御盤、センサー設定に対応できるか | 責任範囲が分かれ復旧が遅れる |
| 排水設計 | 水勾配、側溝、モーターボックス位置を確認するか | 冠水・漏電・故障 |
| 保証・保険 | 工事保険、保証内容、点検体制が明確か | 不具合時の対応が不明確 |
| 実績 | 大型車両が出入りする現場の経験があるか | 現場条件の見落とし |
門扉の組み立てだけでなく基礎・舗装まで施工できる体制か
大型引戸の電動化では、門扉を設置する技術と同じくらい、門扉を支える基礎や舗装の施工が重要です。
出入口で大型車が旋回する現場では、直進時よりもタイヤが路面へ強い力をかける場合があります。レール周辺だけを補修しても、周囲の舗装や路盤が弱ければ、将来的に段差や沈下が出る可能性があります。
基礎、舗装、排水まで含めた施工範囲を明確にし、誰が最終的な品質を管理するのかを見積もり段階で確認しましょう。
電気工事や制御盤の結線まで管理しているか
門扉本体の施工業者と電気業者が別の場合、トラブル時の連携が遅れることがあります。モーター停止、センサー不良、リモコンの通信不良が起きたとき、機械側・電気側のどちらが原因かを一体で確認できる体制が望ましいです。
電源引き込み、制御盤の結線、センサー、長距離リモコン、回転灯まで含めて、施工責任の窓口を整理しておくと安心です。
接触事故や機器トラブルに備えた保証・アフター体制
大型引戸は、日々の入退場を支える設備です。施工後に車両接触、センサー異常、ローラー摩耗などが起きたとき、どの程度の期間・範囲で対応してもらえるかを確認する必要があります。
- 工事賠償責任保険への加入状況
- 初期不良時の対応内容
- 定期点検の有無
- 部品供給や修理時の対応速度
- 緊急連絡先と対応可能な時間帯
特に輸入品や特殊な駆動機器では、部品納期が長くなることがあります。過去には、交換部品の納期が約3か月かかり、その間は手動運用を続けざるを得なかった事例もありました。採用前に、部品供給体制も確認しておくことが大切です。
大型引戸の門扉を電動にする高品質工事！建物の総合修繕を手掛ける竹山美装の強み
工場や倉庫の出入口を支える大型引戸の門扉を電動で新設・改修する際、門扉本体だけを新しくしても、基礎、路面、排水、電源に課題が残っていれば長期の安定稼働は難しくなります。
竹山美装では、門扉の設置だけでなく、門扉を支える基礎土間、水勾配、アスファルト舗装、電源引き込みまで、出入口全体を確認したうえで施工をご提案しています。
一級施工管理技士が地盤・基礎・電気・舗装まで統括
大型引戸の門扉を電動で安定稼働させるには、土木、電気、金物、舗装といった複数の工事を連携させる必要があります。
| 施工工程 | 主な確認事項 | 不具合が起きた場合のリスク |
|---|---|---|
| 地盤・路盤 | 車両重量、通行位置、地耐力 | 路面沈下、レールの歪み |
| 基礎・配筋 | コンクリート厚、鉄筋、アンカー位置 | クラック、走行抵抗の増加 |
| 排水設計 | 水勾配、側溝、集水桝 | モーターボックスの浸水 |
| 電気・配管 | 専用回路、埋設管、配線距離 | 電圧降下、断線、作動不良 |
| 安全装置 | 光電管、タッチセンサー、警報 | 接触・挟まれ事故のリスク |
一級施工管理技士の視点で、門扉単体ではなく、敷地の動線と下地を含めて確認することを重視しています。
累計1,000件超の修繕経験に基づく現場ごとの提案
工場・倉庫は、同じように見えても、車両の台数、積載物、敷地形状、地盤、雨水の流れ、周辺道路の状況が異なります。
竹山美装では、これまでの累計1,000件を超える修繕・改修現場の経験をもとに、次のような点を確認します。
- レール式とノンレール式のどちらが環境に合うか
- 既存基礎を流用できる状態か
- 大型車が最も負荷をかける位置はどこか
- 出入口付近の沈下やクラックを補修すべきか
- 車両の集中時間帯に合わせた開閉設定が必要か
- 工事中の物流動線をどう確保するか
門扉の寿命を決めるのは、門扉本体の価格やカタログ性能だけではありません。基礎・路面の施工精度と、敷地の動線設計を一体で考えることが、長く使える設備につながります。
工場や倉庫の安全性を底上げするトータルリノベーション
大型引戸の門扉を電動へ更新する時期は、敷地全体の安全性を見直す機会でもあります。門扉周辺の舗装に段差やくぼみがある、外壁やフェンスが老朽化している、排水が悪いといった状態であれば、出入口だけを更新しても十分な改善にならない場合があります。
竹山美装では、門扉工事とあわせて、敷地舗装の補修、外壁塗装、屋根防水、フェンス改修なども含めたご相談に対応しています。
出入口が安全に開閉し、路面に大きな段差がなく、入退場ルールが整っている環境は、作業員、ドライバー、来訪者にとっての安全性を高めます。門扉単体ではなく、施設全体を長期的に維持する視点でご提案します。
よくある質問
Q. 大型引戸の門扉を電動化すると、開閉には何秒ほどかかりますか？
A. 開口幅や設定速度によって異なりますが、開口幅12m・総重量約800kgの事例では、全開まで約28秒でした。車両の待機を減らすには、開閉速度だけでなく、30m手前から操作できるリモコンなどの運用設計も重要です。
Q. 電動門扉は停電したときでも手で開けられますか？
A. 多くの製品には手動切替クラッチがありますが、実際に安全に動かせるかは重量と路面勾配で変わります。約800kgの門扉では、初動に約18〜22kgf相当の力が必要で、0.5度程度の勾配でも2人作業が必要になる場合があります。
Q. レール式の大型引戸は大型トラックが通っても大丈夫ですか？
A. 車両重量に合わせた路盤・基礎・配筋が施工されていれば対応できます。ただし、基礎が弱いと数mmの沈下でも走行抵抗が増え、実際に約7mmの沈下をきっかけにモーターが焼き付いた事例があります。
Q. ノンレール式の電動門扉なら清掃は不要ですか？
A. レール溝の清掃は不要になりますが、完全にメンテナンスが不要になるわけではありません。ローラー、ベアリング、支持柱側の基礎には負荷がかかるため、半年〜1年ごとの専門点検と日常的な異音確認が必要です。
Q. 大型引戸の門扉を電動化する費用は総額でいくらですか？
A. 開口幅10m前後の工事では、門扉本体、基礎、電気、既存撤去、安全装置を含めて約300万〜700万円が一つの目安です。大型車対応の基礎打ち直しでは、土木工事だけで約120万〜180万円かかる場合があります。
Q. 電動門扉のセンサーは雨や落ち葉で誤作動しますか？
A. 雨、泥跳ね、落ち葉、虫、車両接触などが原因で検知が不安定になることはあります。光電管だけでなくタッチセンサーも併用し、月1回程度の清掃・作動確認を行うとトラブルの早期発見につながります。
引用・参照元
- 国土交通省「道路：道の相談室：その他（申請・広報など）」
https://www.mlit.go.jp/road/soudan/soudan_09_02.html
- 国土交通省 関東地方整備局「道路法に基づく車両の制限とは」
https://www.ktr.mlit.go.jp/road/sinsei/road_sinsei00000007.html
- 国土交通省「建築基準法施行令概要」
https://www.mlit.go.jp/jutakukentiku/build/s2002/gaiyou.htm
- 国土交通省「官庁営繕：公共建築工事標準仕様書（建築工事編）令和7年版」
https://www.mlit.go.jp/gobuild/kenchiku_hyoushi.html
著者紹介
著者 - 竹山美装
千葉・東京をはじめとする関東圏の工場や物流倉庫では、大型トラックの頻繁な出入りや雨天時の開閉負担を減らすため、手動の大型引戸を電動化したいというご相談をいただきます。累計1,000件を超える現場に携わる中で、カタログの仕様だけで門扉を選定し、稼働後に重大な不具合を起こしてしまった現場を目の当たりにしてきました。
特に多い失敗が、車両の軸重を考慮せず既存の薄いアスファルトの上にそのままレールを敷設してしまい、わずか数ミリの地盤沈下からモーターに過負荷がかかって停止するケースです。また、敷地の水勾配を見落として制御盤周りに雨水が溜まり、浸水故障を招いた現場の緊急改修に駆けつけたこともあります。
大型門扉の電動化は、単なる建具の交換ではなく、基礎コンクリート打設や敷地内の路面補修、電気配管までを含めた総合的な土木・建築工事です。一級施工管理技士の視点から、基礎強度不足によるトラブルを防ぎ、長く安全に稼働し続けるための正しいレール選定や費用感をお伝えしたく、この記事をまとめました。導入後の後悔を避ける判断基準としてお役立てください。
