工場で三菱製のLED照明施工！水銀灯更新と失敗しない器具選びの全貌

工場や産業施設の水銀灯更新において、安易な器具選定や工事は操業停止や早期故障という甚大な損失を招きます。製造現場の高天井リニューアルで成果を出す要点は、高天井用GTシリーズやベースライトMyシリーズといった三菱電機製LED照明の選定と、梁構造に合わせた確実な施工計画の両立にあります。三菱製の照明器具は、H形鋼へ直接取り付け可能な独自構造により施工期間を圧縮できるだけでなく、過酷な熱環境や油煙、粉塵に耐えうる充実した特殊環境モデルと長期のメーカー5年保証を備えています。しかし、カタログスペックだけで判断し、天井付近の熱だまりやクレーン走行による微振動対策、有資格者による安定器バイパス工事を軽視すれば、落下の危険や基板破壊を招きかねません。本記事では、電気代の大幅削減と手元照度の改善を両立させる主力製品の機能比較から、ラインを止めない省施工技術、無線調光制御を活用した省エネ拡張、さらには建屋構造を熟知したプロによる安全対策までを網羅しました。操業リスクを排除し、設備投資対効果を最大化させるための実践的な判断基準を詳しく解説します。

工場で三菱製のled照明施工が選ばれる理由と水銀灯更新の基礎知識

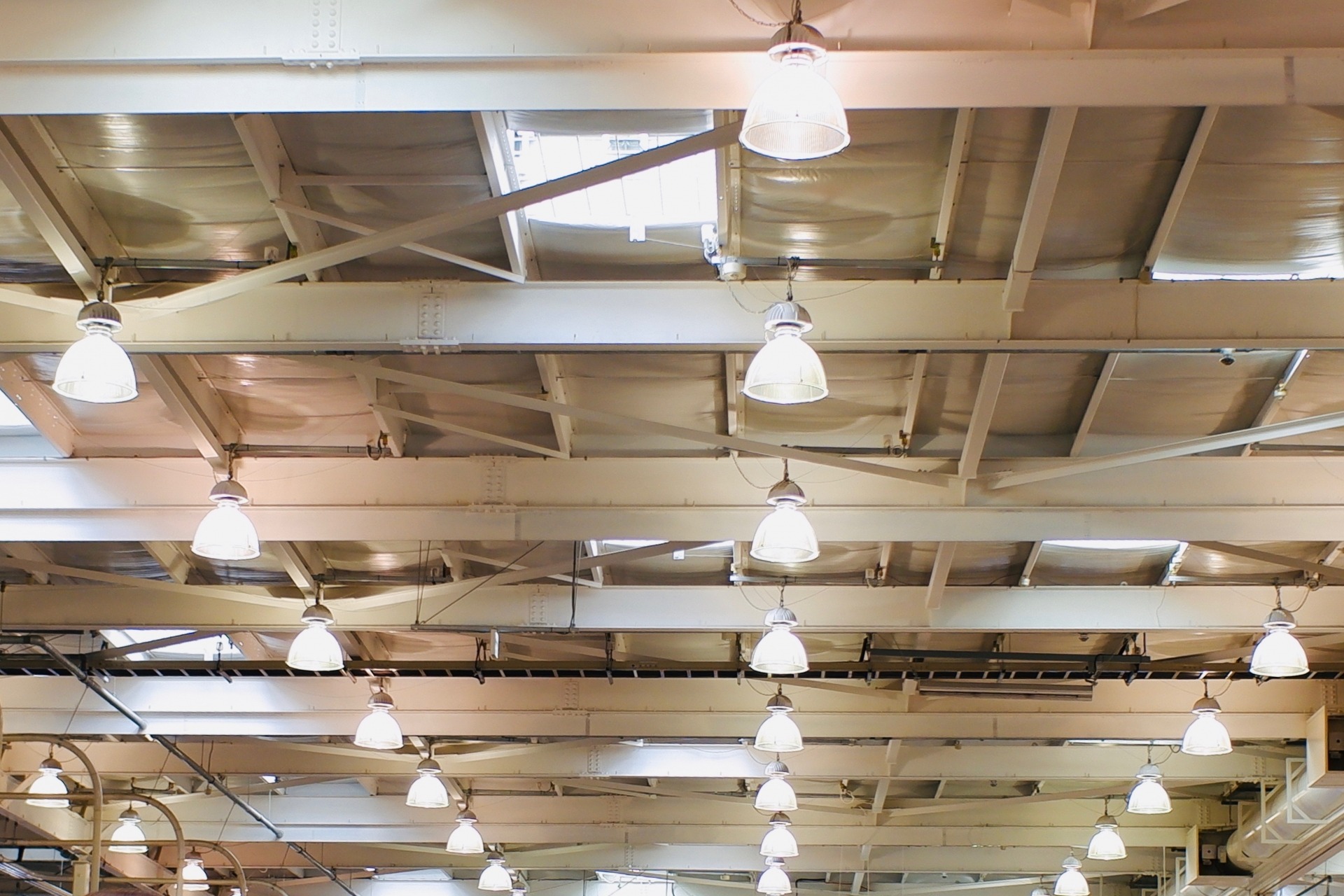

日々の操業を支える製造現場において、天井に設置された高天井照明は単なる明かりではなく、作業員の安全と生産品質を左右する極めて重要な設備です。近年、電気料金の高騰や環境負荷低減への取り組みが急務となるなか、工場における三菱製のled照明施工を選ぶ企業が急増しています。長年使われ続けてきた水銀灯から最新のLED照明器具へ更新することは、単なる省エネにとどまらず、現場の作業環境そのものを根底からアップデートする契機となります。

2027年問題を見据えた水銀灯からLEDへの完全移行需要

水銀に関する水俣条約の第5回締約国会議において、すべての一般照明用高圧水銀ランプの製造および輸出入が2027年末までに完全に禁止されることが決定しました。これにより、従来工場で主流だった水銀灯のランプ交換による維持管理は事実上不可能となります。すでに大手照明メーカー各社は水銀灯器具本体の生産を終了しており、交換用ランプの市場在庫も年々減少の一途をたどっています。

球切れが発生してから慌てて更新工事を手配しても、高所作業車の確保や操業スケジュールの調整が間に合わず、製造ラインを暗がりの中で稼働させざるを得ないリスクが生じます。そのため、産業界全体で計画的なリニューアル工事を進める需要がかつてないほど高まっています。

三菱電機製LED照明が製造現場で圧倒的なシェアと信頼を獲得する背景

過酷な環境下にある工場設備として、三菱電機の照明器具が多くの施設管理責任者から選ばれ続ける理由は、その卓越した堅牢性と現場目線の設計思想にあります。高温になりやすいスレート屋根直下や、切削油の油煙が漂う機械加工エリアなど、製造現場の特性に合わせた特殊環境対応モデルが網羅されている点が大きな強みです。

評価ポイント	従来の水銀灯設備	三菱電機製LED照明
器具寿命	約12,000時間	約40,000から60,000時間
点灯時間	再点灯まで約5から10分	スイッチ操作で瞬時点灯
保証体制	1年保証が標準	安心のメーカー長期5年保証
耐環境性	熱や振動に弱い	高温・耐油・防湿・重耐塩など多彩

長期間にわたり過酷な環境で稼働し続ける工場だからこそ、機器の故障によるライン停止を未然に防ぐ信頼性と、充実したメーカー5年保証体制が選定の決定打となっています。

電気代を約70パーセント以上削減し作業効率と手元照度を劇的に向上させる仕組み

水銀灯から三菱電機の高効率LED照明へ切り替える最大の利点は、消費電力の大幅な削減と手元視認性の飛躍的な向上です。メタルハライドランプや水銀灯と比較して消費電力を約70パーセント以上カットできるため、工場の固定費削減に直結します。

LED化によって現場にもたらされる具体的な恩恵は以下の通りです。

• 消費電力の激減により毎月の電気代と基本料金のベースを大幅に圧縮
• 水銀灯特有のオレンジがかった暗がりを解消し昼白色のクリアな視界を実現
• 瞬時点灯機能により休憩時間のこまめな消灯が可能となり無駄な電力消費をゼロ化
• 演色性の向上によって微細なキズや製品の印字ミスを見逃さない検査環境を構築

業界人の目線で言えば、水銀灯は寿命末期になると消費電力は変わらないまま照度だけが初期の半分近くまで低下します。三菱製の高天井用ベースライトへ更新することは、電気代という流出コストを抑えつつ、現場の安全性と作業効率を手に入れる極めて費用対効果の高い設備投資となります。

工場・倉庫に最適な三菱電機製LED照明の主力製品ラインナップ

製造や物流の現場において、照明器具の更新は単なる省エネにとどまらず、作業安全性や生産性に直結する重要な設備投資です。三菱電機が展開する産業向けLED照明は、過酷な使用環境に耐えうる堅牢性と、高効率な光学設計を両立した製品群が揃っています。建屋の構造や天井高、作業内容に合わせて最適なモデルを選定することが、投資対効果を最大化する鍵となります。

シリーズ名	主な設置場所	特徴とメリット
GTシリーズ	天井高5m以上の高天井・倉庫	高効率・軽量設計・豊富な環境対応モデル
Myシリーズ	製造ライン・検査室・通路	均一な配光・高い演色性・手元の視認性向上
LED投光器・構内灯	屋外ヤード・荷捌き場・外構	広角配光・防雨防湿・夜間作業の安全性確保

高天井用ベースライトGTシリーズの特徴とSGモデルの省エネ性能

工場や大型倉庫の天井に対応する主力製品がGTシリーズです。従来の水銀ランプやメタルハライドランプからのリニューアルにおいて、圧倒的な省エネ性能を発揮します。中でもSGモデルは、業界トップクラスの固有エネルギー消費効率を誇り、従来の照明環境と比較して消費電力を大幅に抑えられます。

天井が高い空間では光が拡散しやすく、床面まで十分な明るさを届けるために大きな電力が必要でした。GTシリーズは独自の配光制御技術により、必要なエリアへ的確に光を集約させます。無駄な光の漏れを防ぎつつ、作業員の目に入る不快な眩しさ（グレア）を低減させる設計が施されているため、長時間のクレーン操作や高所見上げ作業でも視覚的な疲労を大幅に軽減します。

器具本体の軽量化とコンパクト化も追求されており、施工時の取り扱いやすさに加え、天井構造体への荷重負担を最小限に抑える構造となっています。

製造ラインや検査室の手元を照らすベースライトMyシリーズの機能と活用法

細かな部品の組み立てや製品の傷・バリをチェックする検査工程では、手元に影を作らず十分な照度を確保するベースライトが欠かせません。三菱電機のMyシリーズは、多彩なライトユニットの組み合わせにより、用途に応じた最適な光環境を作り出せる定番器具です。

• 均一な発光面により、作業対象物への映り込みやチラつきを抑制
• 優れた色の見え方を実現する高演色タイプで、色判別ミスを防止
• カバーの着脱が容易な構造で、粉塵の清掃やメンテナンス工数を削減

製造ラインのグリッド天井やダクトレール周辺にも美しく収まるスリムな形状でありながら、堅牢な鋼板ボディを採用しています。機械からの振動が伝わりやすい環境でも安定した点灯を維持できるため、精密機器や電子部品を扱う現場でも広く採用されています。

ヤードや荷捌き所を広角にカバーするLED投光器と屋外構内灯の用途

工場の敷地内におけるトラックヤードやフォークリフトが行き交う荷捌き所では、天候に左右されない強靭な屋外向け照明が求められます。三菱電機のLED投光器および構内灯は、高い防雨・防塵性能を備え、夜間の物流作業を昼間のような明るさでサポートします。

広角配光モデルを選定すれば、少ない台数でも広大な敷地をムラなく照らし出すことが可能です。トラックの荷台奥までしっかり光が届くため、荷物の積み降ろしミスや接触事故のリスクを未然に防ぎます。

多くの工場建屋を手掛けてきた現場の目線から見ると、屋外器具は風雨だけでなく、日射熱や沿岸部の塩害による劣化速度が屋内とは全く異なります。耐久性の高い重耐塩仕様や耐風速性能を備えた三菱製の器具を適切に配置することで、長期間にわたり安全な物流動線を維持できます。

操業ラインを止めない三菱製LED照明の優れた省施工性と工期短縮メリット

工場で三菱製のLED照明施工を検討する際、多くの設備管理者が直面する最大のハードルが操業ラインへの影響です。24時間稼働の製造現場や物流倉庫では、生産を何日も止めて大がかりな足場を組む工事は現実的ではありません。

三菱電機の高天井用LED照明器具は、設計段階から施工現場の負担軽減を徹底的に追求して開発されています。従来の照明器具と比べて部材点数が少なく、取り付け工程そのものが大幅に簡略化されているため、工場の稼働を維持したまま短工期で安全にリニューアル工事を進めることが可能です。

H形鋼へ直接固定できるワークション構造と専用取り付け金具の仕組み

従来の工場における高天井照明工事では、建屋の梁であるH形鋼にダクターチャンネルを渡し、寸切ボルトや複数のナットを組み合わせて支持金物を組む複雑な工程が必要でした。この作業は高所でのボルト締め工程が多く、設置に長い時間がかかる大きな要因となっていました。

三菱電機のGTシリーズなどに採用されている専用取り付け金具は、H形鋼のフランジを直接挟み込んで固定できる独自構造を持っています。

項目	従来の施工方式	三菱製LED（ワークション構造・専用金具）
支持部材	ダクターチャンネル、長ボルト、ナット多数	H形鋼ダイレクト挟み込み専用金具
設置手順	鋼材切断、下地組み、器具吊り込みの3工程	金具セット、ワンタッチ仮保持、本締めの即時完了
1台あたりの作業時間	約20分から30分	約7分から10分（大幅な省施工）
締め付け箇所	8箇所以上	最小限のボルト数で強固に固定

この金具は仮保持機能を備えており、作業員が高所で重い器具を両手で支え続ける必要がありません。片手でスピーディーに引っ掛けて仮固定したあと、安全かつ確実に本締め作業へ移れるため、現場の作業効率が劇的に向上します。

高所作業車での施工時間を大幅に短縮する軽量設計と角度合わせの簡易化

天井高が8メートルから10メートルを超える工場内では、高所作業車のバケット上という極めて制限されたスペースで作業を行います。

三菱製の高天井用LED器具は、放熱性能を高めたアルミダイカストボディの採用により、従来の水銀灯器具や初期型LEDと比べて大幅な軽量化とコンパクト化を実現しています。

• 高所作業車の上でも器具の持ち運びや持ち上げがスムーズに行える
• アーム部分に角度調整用のガイド目盛りが刻まれており目視で素早く照射角度を設定できる
• 電源ユニットが本体と一体化または軽量設計されており結線作業の取り回しが容易
• 器具落下の危険を極限まで排除するスムーズなハンドリング性を確保

作業員にかかる肉体的な負荷を減らすことは、高所での集中力維持とヒューマンエラーによる落下事故の防止に直結します。

施工期間を圧縮して工場の操業停止リスクと足場コストを最小限に抑える技術

照明工事の総コストにおいて、照明器具そのものの本体価格と同じくらい大きな割合を占めるのが仮設足場費用や高所作業車の稼働日数です。

施工性に優れた三菱製LED器具を採用して1台あたりの取り付け時間を半分以下に圧縮できれば、工事全体の工期を数日から数週間単位で短縮できます。

休日のわずかな非稼働日や夜間のメンテナンス時間枠を活用したエリアごとのローテーション施工が可能になるため、製造ラインを完全にストップさせる必要がありません。

工期短縮によって仮設費用が大幅に抑えられるだけでなく、操業停止に伴う売上機会の損失をゼロに抑えながら高効率な工場照明環境への移行が完了します。

過酷な工場環境でも故障させない三菱製特殊環境用モデルの選定基準

製造現場の環境は、一般的なオフィスや商業施設とは比べものにならないほどシビアです。熱気、粉塵、オイルミスト、薬品ガスなどが日常的に飛び交う現場に標準仕様の器具を取り付けてしまうと、わずか数年で不点灯や故障を引き起こす原因になります。

三菱電機の高天井用LED「GTシリーズ」には、製造現場ごとの過酷な負荷に耐え抜く特殊環境用モデルが細かくラインナップされています。設備投資を無駄にせず、長期にわたって安定稼働を続けるための選定基準を詳しく見ていきましょう。

工場環境のタイプ	主なリスク要因	推奨される三菱製モデル	特徴と防護性能
鋳造・熱処理・鍛造	50℃以上の熱だまり・輻射熱	GTシリーズ 高温用モデル	最大60℃対応・電源別置＆高放熱フィン
金属加工・マシニング	切削油煙（オイルミスト）	GTシリーズ 耐油・重耐塩形	ガラスパネル密閉・耐油パッキン採用
食品加工・クリーンルーム	湿気・水蒸気・衛生管理	GTシリーズ HACCP・防雨防湿形	IP65準拠・凹凸レス構造・飛散防止

スレート屋根直下の熱だまりを克服する高温用モデルと放熱設計の重要性

夏季の工場、特に折板やスレート屋根の直下にある天井付近は、強烈な日差しによって55℃から60℃近くに達する熱だまりが発生します。LED照明のカタログに記載されている定格寿命40,000時間という数字は、周囲温度が40℃以下であることを前提にした設計基準です。

熱対策が施されていない器具を高温エリアへ設置すると、LEDチップの早期劣化だけでなく、内部の電源基板に搭載された電解コンデンサがパンクして点灯しなくなります。

高天井の修繕工事や屋根の遮熱施工を手掛けてきた現場の肌感覚としても、無断熱のスレート屋根下は想像を絶する過酷な熱環境です。こうした現場では、最大60℃の周囲温度に対応するGTシリーズの高温用モデル一択となります。本体の放熱フィン構造が効率よく熱を逃がし、熱源となる電源ユニットを熱だまりから離れた位置へ設置できる設計が、トラブルを未然に防ぐ生命線です。

切削油の油煙や腐食性ガスに耐える耐油・重耐塩形と密閉構造

NC旋盤やマシニングセンタが並ぶ金属加工工場では、空気中に微細な切削油の油煙（オイルミスト）が充満します。一般的な照明器具を使用していると、樹脂製カバーが油分を吸収して化学反応を起こし、わずか数カ月で白濁して暗くなったり、プラスチックが脆くなってひび割れたりします。

さらに深刻なのは、器具の隙間からオイルミストが内部へ侵入し、基板の絶縁破壊やショートを引き起こすケースです。

• 強化ガラス製前面カバーによる油分の浸透防止
• 特殊耐油性ゴムパッキンによる高い密閉度（IP65相当）
• 腐食性ガスや塩分によるサビを防ぐ重耐塩塗装ボディ

油煙や薬液ガスが漂うラインには、このような保護機能を備えた耐油・重耐塩形を選定することが必須条件となります。

食品工場や印刷工場が求めるHACCP対応・クリーンルーム向け器具の防塵性能

衛生管理が厳しく求められる食品工場や医薬品工場、ホコリを極度に嫌う印刷・精密機械工場では、照明器具そのものが異物混入源になってはなりません。

万が一の衝撃でも破片が飛散しないポリカーボネート樹脂や飛散防止膜付きガラスの採用、さらに高圧洗浄水がかかっても浸水しない防噴流性能が求められます。

三菱電機のHACCP対応モデルや防塵・防湿形は、器具表面の凹凸やネジの露出を極限まで減らしたフラットなデザインを採用しています。ホコリや菌が溜まりにくく、日々の清掃や拭き取り作業がスムーズに行える構造になっているため、国際的な衛生管理基準をクリアしながら作業スペースの良好な視界を確保できます。現場の空気環境や作業内容を正しく見極めて器具を選定することが、照明トラブルをゼロにする確実な近道です。

現場で多発する施工トラブルとプロが実践する事故防止の対策

工場の高天井に設置する照明器具を新しく更新する際、製品のスペック表だけを見て発注を決めてしまうと、思わぬ落とし穴に直面します。過酷な環境下での稼働が前提となる製造現場では、器具選びのミスや施工精度の甘さが、重大な操業停止や人身事故へ直結しかねません。現場を知り尽くした技術者の視点から、実際に起きた失敗例と、事故を確実に防ぐための施工ノウハウを詳しく解説します。

一般屋内用を設置して半年で基板が熱破壊した失敗事例と原因

「カタログに寿命4万時間と書いてあるから安心」と考え、一般的な屋内仕様の器具を導入して早期故障を招くケースが後を絶ちません。カタログに記載された定格寿命は、周囲温度40℃以下を基準に算出した数値です。

夏場のスレート屋根直下では、熱が天井付近に滞留して55℃を超える過酷な高温環境を作り出します。ここに耐熱性のない一般モデルを設置してしまうと、内部の電子基板や半導体素子が熱破壊を起こし、わずか半年から1年足らずで不点灯に陥ります。

設置エリアの環境	天井付近の実測温度目安	選択すべき器具の仕様
一般屋内・空調完備エリア	30℃〜40℃程度	GTシリーズ SGモデル（標準）
スレート屋根直下・鋳造ライン	50℃〜60℃の熱だまり	GTシリーズ 高温用モデル
湿気・油煙が混ざるエリア	40℃〜50℃	耐油・防湿・重耐塩形モデル

導入費用を抑えようとして環境に適さない器具を選定すると、早期交換に伴う高所作業費や足場代が余計に発生し、トータルコストが膨らんでしまいます。屋根の熱環境を正確に測定したうえで、熱に耐えうる専用モデルを選定することが長寿命化への絶対条件です。

クレーン走行の微振動によるボルト緩みを防ぐ落下防止ワイヤーの二重安全措置

工場内を天井クレーンや伝導機器が頻繁に往来する現場では、建屋の梁やH形鋼へ絶え間なく微振動が伝わっています。この振動ストレスを軽視した施工を行うと、時間の経過とともに固定ボルトが徐々に緩み、器具が落下する大事故を引き起こします。

プロの施工現場では、専用金具による梁への強固な締結だけで満足することはありません。万が一のボルト破断や脱落を想定し、主構造体へ直接ワイヤーを掛ける二重の安全防護を標準化しています。

• 取り付け金具のボルトにスプリングワッシャーと緩み止めナットを併用
• 落下防止ワイヤーを照明本体から建屋の堅牢な構造骨組みへ直接緊結
• クレーン走行レール直近の器具には振動吸収材を挟み込んだ特殊支持工法を採用

高所からの落下物は、操業ラインの破壊だけでなく作業員の生命を脅かす大事故に繋がります。微小な振動が続く環境だからこそ、フェイルセーフを何重にも張り巡らせる施工設計が不可欠です。

安定器バイパス工事の手抜きが引き起こす発煙・発火リスクと有資格者による絶縁測定

既存の水銀灯から最新のLEDへリニューアルする際、最も電気事故が起きやすいのが配線の改修作業です。コスト削減を理由に、古い安定器を取り外さず配線だけを無理に繋ぎ替える手抜き工事を行うと、絶縁劣化による漏電や発熱、最悪の場合は発火事故を招きます。

【危険な手抜き工事】 古い安定器を残したまま結線変更 → 内部劣化によるショート・発火の危険

【正規の安全工事】 古い安定器を完全に撤去 → 電源線を器具へ直結 → 絶縁抵抗測定で安全を確認

電気配線の接続や安定器の完全撤去は、電気工事士の有資格者が行わなければならない法令業務です。工事完了後には必ず絶縁抵抗計を用いて配線全体の絶縁状態を測定し、漏電リスクがゼロであることを数値で証明します。確かな国家資格と技術力を持つ専門会社へ工事を依頼することが、工場の安全と資産を守る唯一の道です。

さらなる省エネと作業環境改善を実現する無線調光制御の可能性

工場や倉庫の照明リニューアルにおいて、単に器具を更新するだけでなく、無線通信を活用した調光制御を導入する現場が急増しています。広大な作業空間において、無駄な点灯を抑えながら作業エリアごとに最適な明るさを確保することは、電気代の削減と現場環境の向上を両立させるカギとなります。

無線調光システムMILCO.CONNECTがもたらすゾーン別点灯制御

製造工場や物流倉庫の天井は高く、フロア全体を一括でオン・オフする運用では、作業員がいないエリアまで煌々と照らし続ける無駄が生じがちです。三菱電機の産業向け高天井用LED照明器具GTシリーズなどに連携できる無線調光システムMILCO.CONNECT（ミルココネクト）を導入すれば、天井裏の複雑な信号線工事を行わずに、きめ細かなグループ制御が可能になります。

高天井の照明工事で大きな負担となるのが信号線の配線工事です。電源線とは別に調光用の配線を引き回す場合、配管工事やケーブル敷設の手間が増え、工期も工事費も膨らんでしまいます。無線制御であれば器具本体に通信ユニットを組み込むため、既設の電源線をそのまま活用した器具交換だけでスマートな調光環境が整います。

制御方式	調光信号線の配線	初期工事費用・工期	制御の柔軟性	レイアウト変更への対応
従来の有線調光	天井裏への全面配線が必要	工期が長く費用も高額	グループ固定になりがち	配線の引き直し工事が発生
無線調光システム	不要（電源線のみで動作）	工期を大幅短縮しコスト抑制	手元のタブレット等で自在に設定	機器の設定変更だけで即座に対応

タブレットや操作端末から直感的にエリア分けを行い、出荷エリア、仕分けライン、保管ゾーンごとに必要な照度をスケジュール設定できます。これにより、作業効率を落とすことなく消費電力を最小限に抑えられます。

昼光センサーや人感センサーとの連携による不要エリアの自動消灯

無線制御の真価は、各種センサーと連携した完全自動の調光・消灯運用で発揮されます。工場の窓際やトップライト（天窓）付近は、晴天時の日中であれば外光だけで十分な明るさが得られます。ここに昼光センサーを連動させることで、外の明るさに応じて照明器具の出力を自動で20%から50%などに絞り込み、フロア全体の明るさを一定に保ちながら電力消費を劇的にカットします。

また、フォークリフトが時折通過するだけの奥まった保管エリアや原料倉庫などには、人感センサーの配置が極めて効果的です。

• 人やフォークリフトが近づいた瞬間に100%点灯へ素早く移行
• 不在時は安全確保のための待機照度（20%点灯など）へ自動減光
• 一定時間動きがない場合は完全消灯

作業員がスイッチを操作する手間を一切かけず、消し忘れによる電力ロスを確実にゼロへ抑え込む仕組みが構築できます。

工場のレイアウト変更やライン増設にも柔軟に対応できるデジタル通信機能

製造業の現場では、製品サイクルの変化や新規設備の導入に伴い、製造ラインの組み替えや作業ブースの増設が頻繁に発生します。従来の有線配線でグループ分けされた照明システムでは、ライン変更のたびに天井の配線をつなぎ直す電気工事が必要となり、操業を止めるリスクや工事コストが大きな壁となっていました。

無線デジタル通信を採用した照明システムであれば、空間の使い方が変わっても配線工事を行う必要がありません。管理画面上で照明器具の所属グループを再割り当てするだけで、新しい作業ゾーンに合わせた点灯パターンへと即座に切り替えられます。

業界人の目線で見ても、将来の設備投資やライン変更を見越した工場設計において、天井の配線に縛られない無線調光の拡張性は、建物の運用コストを長期的に抑え続ける強力な武器になります。最新のLED照明器具と高度な調光制御を組み合わせることで、省エネ性と変化に強い柔軟な生産環境が実現します。

工場全体の長寿命化と資産価値向上を見据えた施工計画の立て方

工場における照明の更新は、単なる器具の取り替え作業にとどまりません。建屋全体の熱環境や劣化状況を見極め、将来的な保全計画と一体化させて進めることで、設備の寿命を延ばし資産価値を最大限に高められます。

屋根の遮熱対策や雨漏り補修と高天井LED工事を同時施工するスケールメリット

工場の高天井エリアにおける工事では、足場の仮設や高所作業車の運用に大きなコストと準備期間が費やされます。そのため、三菱電機製の高天井用ベースライトを導入するタイミングで、スレート屋根の遮熱塗装や雨漏り補修を同時に実施することが非常に合理的です。

夏場の工場では、スレート屋根を透過した直射日光により、天井付近に50度を超える過酷な熱だまりが発生します。カタログ上の定格寿命が4万時間と記載されていても、周囲温度が想定を超え続けると内部の電源基板に想定以上の負荷がかかり、早期トラブルの原因になりかねません。屋根の遮熱対策を同時に施工して屋根直下の温度を5度から10度ほど下げることは、作業環境の改善だけでなく、新設した高天井器具の長寿命化にも直結します。

高所作業を一度にまとめて行うことで、別々に発注した場合に発生する共通仮設費や重機回送費、ライン休止の調整手間を最小限に抑えられます。

同時施工の対象項目	単独工事の場合のリスク	同時施工による相乗効果
屋根の遮熱塗装工事	天井付近の熱だまりによる基板劣化リスク	庫内温度低下に伴う空調負荷軽減とLED基板の熱保護
スレート・雨樋の修繕	漏水による器具内部のショートや絶縁破壊	水濡れ事故の根本防止と照明の安全稼働
高所作業足場・重機の手配	発注ごとの仮設費用発生・操業停止調整が2回	仮設コストの半減と操業への影響を一度で完結

正確な現地調査による梁寸法・配線ルートの事前確認と確実な工期短縮

照明更新をスムーズに完遂させるカギは、事前の現地調査の精度にあります。三菱電機製の高天井用器具は、H形鋼へ直接取り付けられるワークション構造などの優れた省施工性を備えていますが、梁のフランジ幅や厚み、既存ボルトの干渉状況をミリ単位で事前に把握しておかなければ現場での手戻りが発生します。

事前の現地確認で押さえるべき重要項目は以下の通りです。

• 鉄骨梁（H形鋼）の寸法および既設アタッチメント金具の流用可否
• 既存水銀灯の安定器設置位置とバイパス配線の結線ルート
• クレーン走行レールとの離隔距離および走行時の振動レベル
• 天井付近に滞留する油煙や粉塵の付着状況と温度実測値

業界の施工現場に携わってきた立場から実感するのは、図面上の寸法だけを信じて発注し、いざ現場で梁のリブプレートに金具が干渉して高所作業車が立ち往生してしまうトラブルの多さです。現場の構造体を熟知した技術者が細部まで採寸し、安定器の撤去手順やバイパス配線の通線ルートを確定させておくことで、生産ラインを一切止めない最短工期での引き渡しが可能になります。

一級施工管理技士による徹底した安全管理と長期5年保証を活かした安心体制

高天井における電気工事には、感電や高所からの部材落下、微振動による経年脱落といった重大な安全リスクが潜んでいます。確実な施工品質を担保するためには、電気工事士による正確な結線はもちろんのこと、建屋構造と安全管理を熟知した一級建築施工管理技士などの監理体制のもとで進めることが重要です。

特に天井クレーンが稼働する製造現場では、走行に伴う微振動が24時間器具に伝わり続けます。挟み込み金具単体での固定に頼るのではなく、梁の主構造体へ落下防止ワイヤーを二重に巻き付ける安全措置を徹底することで、万が一のボルト緩みによる重大事故を未然に防ぎます。

三菱電機の工場向けLED器具には安心の長期5年保証が付帯していますが、この保証は適切な環境選定と規定通りの施工管理がなされていることが前提です。過酷な工場環境に耐えうる機種を正しく選定し、確固たる安全基準で施工を完工させる体制を整えてこそ、長期にわたる安全操業と電気代削減の両立が実現します。
