工場の排水対策や通路整備、衛生管理に欠かせない「U字溝」。現場ではコンクリート製・樹脂製・ハイテン鋼材グレーチングなど、多彩な材質やサイズ選択が求められます。JIS規格に準拠したU字溝は、幅120mm〜300mm超の主要サイズが中心ですが、最近は現場事情に合わせた規格外や小型タイプ（幅60mmや90mmなど）の導入相談も増えています。
「耐荷重をどこまで確保すれば良い？」「屋内外・車両エリアでどんな違いが出る？」――こうした課題に悩む工場担当者は少なくありません。実際、グレーチング蓋の選定ひとつで作業動線の安全性やメンテナンス負荷が大きく変わります。さらに、ホームセンターごとの標準U字溝2mあたり【6,000円〜15,000円前後】という価格差、納期・重量物配送の計画、「長くもたせたいのに早期破損したら…」というリスクも頭を悩ませるポイントです。
本記事では、現場の声や最新の施工・設計ノウハウ、各種サイズ・材質の選び方まで徹底解説。どの工場にも最適なU字溝選定法と、失敗しないコスト・施工のポイントが手に入ります。
「そろそろ老朽化した排水溝のリニューアルを検討したい」「失敗や無駄なコストは絶対避けたい」とお考えなら、今すぐご一読ください。
工場におけるu字溝の基本概要と役割 - JIS規格・工場専用設計の重要ポイント
工場の排水設備として不可欠なu字溝は、効率的な排水管理を可能にします。大規模な生産施設では雨水や洗浄水、さまざまな作業に伴う排水を確実に流すため、規格に即したu字溝の設置が求められています。特にJIS規格品は品質が安定しており、工場の各種用途に応じたサイズ・形状の選択肢も豊富です。多彩な蓋（グレーチングやコンクリート製）との組み合わせにより、歩行者や車両の安全確保、清掃やメンテナンスの利便性向上も実現します。工場専用設計では使用シーンに合った耐荷重・防錆加工などのカスタマイズ対応も重視されています。

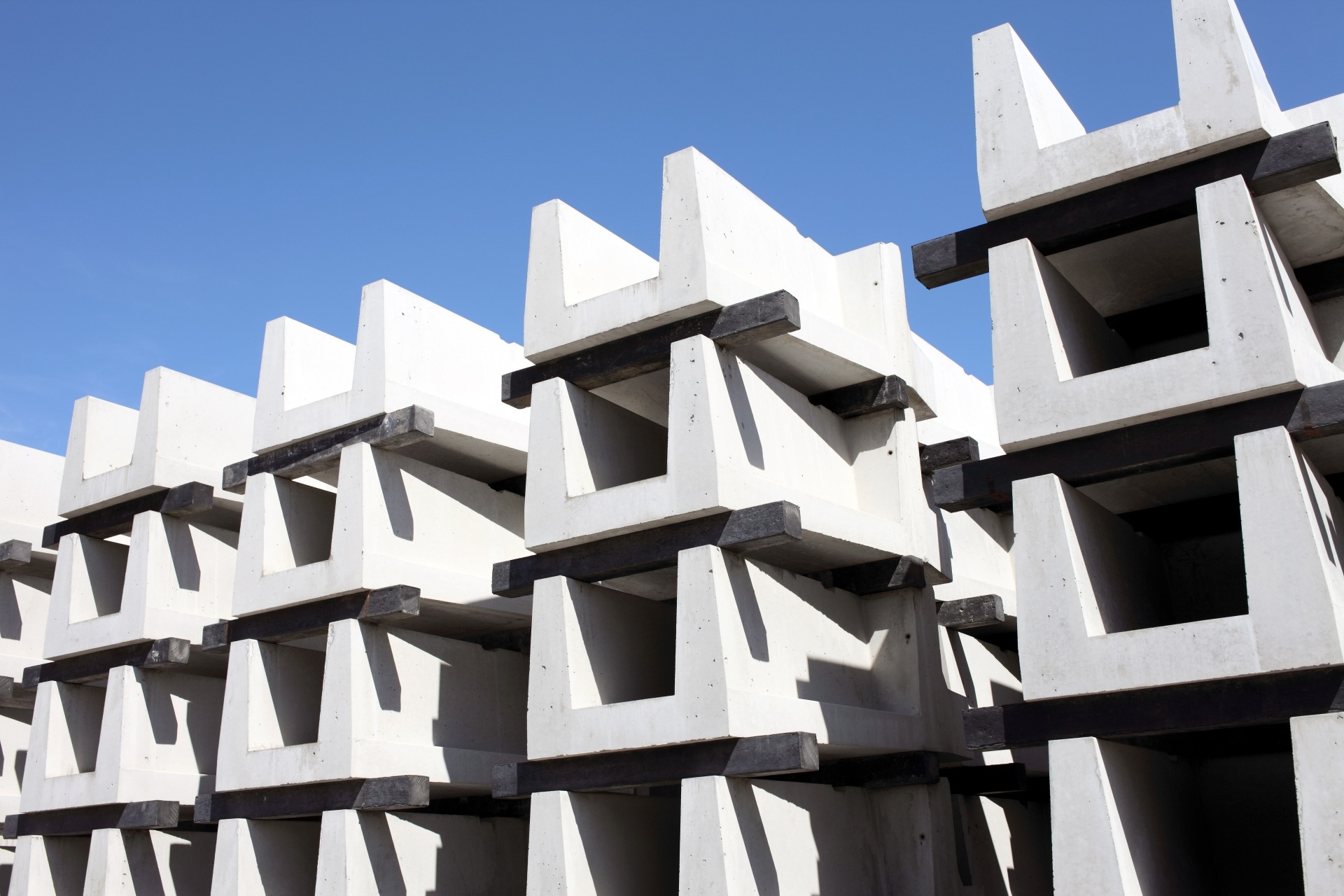

U字溝の基本構造と定義 - コンクリート製の特徴と断面形状
u字溝は主にコンクリート製で、断面が「U」の形状をなし優れた排水性能を発揮します。一般的な構造は、本体と蓋から成り、蓋にはグレーチング（格子状）やコンクリート製など複数の種類があります。
| 項目 | 特徴 |
|---|---|
| 素材 | コンクリート・スチール・樹脂 |
| 断面形状 | U字型 |
| サイズ展開 | 60mm～300mm超 |
| 耐荷重区分 | 歩行用・車両通行用 |
| 蓋の種類 | グレーチング・コンクリート蓋 |
コンクリート製U字溝は重さと耐久性に優れ、大型車両が通過する工場や車道にも適しています。グレーチング蓋はメンテナンス性が良く、用途に応じた規格や種類の選定が重要となります。
JIS規格の概要と工場向けU字溝に求められる性能基準
JIS規格（JIS A 5372等）に基づくu字溝は、寸法・耐荷重・材質などで詳細に定められており、工場用途にふさわしい高い品質と互換性を担保します。選定ポイントとしては以下が挙げられます。
- 規格寸法の厳守（例：120mm、150mm、300mm等豊富なバリエーション）
- 設置場所に応じた耐荷重設計
- コンクリートの圧縮強度基準
- 表面仕上げによる滑り止めや防錆性能
これらの基準を満たすu字溝を導入することで、トラブル防止や長期的なコストメリットも期待できます。
工場でのU字溝の利用シーン別概要
工場では用途別にu字溝の要件が異なり、選定ミスを防ぐことが重要です。
- 生産ライン周辺
水や化学薬品が流れることが多く、耐薬品性や清掃性が問われます。小さいサイズのu字溝やグレーチング蓋、樹脂製の側溝蓋が選ばれます。
- 車両通行エリア
大型トラックやフォークリフトが通る場合、特に耐荷重性能が求められます。120mmや300mmなど、荷重区分に適したコンクリート蓋や強化グレーチング蓋が活用されます。
- 屋外排水施設
雨水排水用として大容量・高排水性が必要です。規格外サイズや特注品も登場しており、設置環境に合わせた最適化がポイントです。
生産ライン周辺、車両通行エリア、屋外排水施設の違いと求められる機能
| 利用シーン | 主な要求機能 | 推奨u字溝タイプ |
|---|---|---|
| 生産ライン周辺 | 清掃性・耐薬品性 | 樹脂蓋・小型グレーチング蓋 |
| 車両通行エリア | 高耐荷重・頑丈さ | コンクリート蓋・強化グレーチング |
| 屋外排水施設 | 大容量排水・耐候性 | 規格品大型・特注サイズ |
環境に応じて設計段階から種類や蓋・素材まで検討することが、安全性とコスト削減を両立させる鍵です。
U字溝とL型側溝の比較 - 利用環境に応じた最適選択の基準
u字溝とL型側溝は用途や形状に明確な違いがあります。
| U字溝 | L型側溝 | |
|---|---|---|
| 形状 | U字断面で汚水や雨水を効率的に集排水 | L字断面で主に道路端の雨水を受け止め |
| 主な用途 | 工場・駐車場・屋外敷地など広範囲の排水 | 道路外縁や敷地の浸水防止 |
| 蓋 | 多種多様な蓋対応（グレーチング・コンクリ等） | 主にコンクリート蓋 |
| サイズ展開 | 規格品から特注品まで幅広い | 一般的な規格品 |
U字溝は高い排水性能とバリエーションの豊富さから工場内のさまざまな場所で選ばれています。選定時は、荷重、排水量、設置環境、メンテナンス頻度など個別のニーズを比較し、最適な排水設備を計画することが求められます。
工場で使用するu字溝の規格・サイズ詳細とサイズ選びの基準 - 「u字溝 規格」「規格外サイズ」「小さいサイズ」に対応
標準的なU字溝規格と寸法一覧｜120、150、180、240、300mmなど主要サイズ解説
工場など業務用で使用されるu字溝には、JIS規格に基づいた標準寸法が採用されるケースが多く、排水計画に応じて選ばれます。U字溝は一般的に内径（mm）で区分され、主要なサイズは120mm、150mm、180mm、240mm、300mmが中心です。現場での用途や排水量、設置スペースを考慮し最適なサイズを選びます。用途別には以下の対応目安が参考になります。
| 内幅（mm） | 主な用途 | 規格例 | 長さの一例 |
|---|---|---|---|
| 120 | 歩道・小工場 | JIS | 600/1000/2000 |
| 150 | 中規模工場，駐車場 | JIS，規格外 | 600/1000/2000 |
| 180 | 車道・大型工場 | JIS | 1000/2000 |
| 240/300 | 大型車両動線 | JIS | 1000/2000 |
u字溝はコンクリート本体、及び鉄やコンクリート製の蓋（グレーチング蓋含む）とセットで使用されます。サイズにより耐荷重性能や蓋のバリエーションも異なるため、用途・耐久性・荷重要求を明確にした上で選定するのがおすすめです。
小さいサイズのU字溝の特長と使われる具体的用途
小さいサイズのu字溝（主に幅60mm～120mm程度）は、限られたスペースの排水や部分的な補修、DIY利用にも活用されています。小型u字溝の特徴は次の通りです。
- 軽量かつコンパクトで設置しやすい
- ホームセンターや通販でも入手可能
- 価格も大型サイズに比べて手ごろで、簡単な施工や部分交換にも最適
主な用途としては、工場内の細い排水路、敷地周辺、通路の雨水溝、屋外テラス、ガーデニングスペースなどに利用されます。一例として「u字溝 60mm」「u字溝 120 コメリ」などで検索される商品は人気で、小さいサイズ対応の専用蓋も豊富です。
| 小さいサイズ（mm） | 主な設置場所 | 特記事項 |
|---|---|---|
| 60 | 狭小スペース，DIY | 軽量，運搬・施工楽 |
| 90/100 | ガーデン，歩道 | パーツ交換簡単 |
| 120 | 屋外小排水・修理 | ホームセンター取扱 |
値段や在庫はシーズンや店舗によって変動も多いため、DIYの際は事前に寸法・数量確認が重要です。
規格外サイズの製造例とカスタム対応の現場事情
標準規格以外のu字溝は、特殊な排水計画や既設設備との取り合い調整、工場拡張に伴うレイアウト変更に必要になることが多いです。規格外サイズや特注製作は、下記のようなニーズに対応します。
- 独自の幅・高さが必要な施設改修
- 大容量排水や重荷重仕様（車道用やトラックヤード用含む）
- 古い工場の非標準規格との結合部分
- 蓋やグレーチングもオーダー対応
多くの建材メーカー・コンクリート製品メーカーでは、事前に用途・サイズ・施工条件をヒアリングの上で製作可否や納期・価格を案内しています。以下は特注対応の例です。
| 依頼内容 | 対応状況 |
|---|---|
| 規格外幅（例：135mm） | 型枠製作・納期要 |
| 特定形状（例：アール加工） | 設計打合せ必要 |
| 高荷重グレーチング蓋 | 特注金物or重型蓋見積もり |
現場事情や工期によっては既製品のアレンジ提案や納期短縮の相談にも対応してくれるため、困った場合は早めのメーカー・取扱店への相談が最良です。
工場ではu字溝の材質別特徴と適合性 - コンクリート・樹脂・ハイテン鋼材の比較
工場で使用されるu字溝にはコンクリート製、樹脂製、ハイテン鋼グレーチングの3つが主流です。それぞれの素材には独自の特性があり、利用場所や用途に応じて選定することが重要です。水や薬品を扱うエリア、大型車両が頻繁に通行する場所、作業効率の向上が求められる現場など、工場ごとに最適なu字溝は異なります。以下で各材質の特徴を比較し、選定時のポイントを詳しく解説します。
| 材質 | 強度 | 耐久性 | メンテナンス性 | 重量 | 耐薬品性 | 価格帯 |
|---|---|---|---|---|---|---|
| コンクリート | 高い | 高い | 標準 | 重い | 高い | 標準～やや高め |
| 樹脂 | 中 | 標準～高 | 優れている | 非常に軽い | 標準 | 標準 |
| ハイテン鋼 | 非常に高い | 高い | 標準 | 軽量 | 標準 | 標準～高級品 |
コンクリート製U字溝の強度・耐久性・耐薬品性について
コンクリート製u字溝は、工場の重機や車両の荷重にも十分耐える高い強度が最大の特徴です。JIS規格に準拠した製品なら寸法や安定性も保証されており、耐摩耗性・耐薬品性にも優れ、油・酸性排水など過酷な条件下でも長期的に使用できます。サイズ展開も90mm、120mm、150mm、180mm、240mm、300mmなど多彩で、現場の排水量やスペースに対応可能です。
設置後の定期的な清掃やグレーチング蓋の取替えでメンテナンス性も確保されています。大型工場や高い荷重がかかるエリアで長年選ばれる理由は、その圧倒的な耐久性と信頼性です。
樹脂製U字溝の軽量性・耐食性・メンテナンス性の優位点
樹脂製u字溝は非常に軽量で、施工時の搬入や設置が効率的に行えることから近年人気が高まっています。金属やコンクリートと比べて耐食性が高く、湿気や薬品による腐食リスクを低減します。錆びにくい素材のためクリーンルームや衛生管理が重視される現場にも好適です。
また、表面が滑らかで汚れが付着しにくく、清掃も容易です。小さなサイズはDIYや工場の補修用途にも適しており、ホームセンターや建材店で手軽に購入できます。軽作業区域や屋内配管の排水溝など、省力化にも繋がる選択肢です。
ハイテン鋼グレーチングとの組み合わせで実現する工場仕様の軽量化と耐荷重
ハイテン鋼グレーチングは、高い強度と耐荷重性を持ちながら、軽量化を実現した現代的な工場向けアイテムです。特に車両通行部やフォークリフトの頻繁な出入りがある場所では、コンクリート製u字溝と組み合わせて設置されることが主流です。
溝本体にハイテン鋼グレーチングをセットすることで、メンテナンス時の持ち上げや交換作業が容易になり、作業者の安全性や効率アップにも直結します。ボルト固定式やノンスリップタイプなど、設計や規格にも多様なバリエーションが用意されているため、現場条件に合わせて最適な仕様を選ぶことが可能です。
主要なサイズや規格を押さえつつ、必要な荷重や耐久性、作業現場のメンテナンス事情をふまえて最適なu字溝・グレーチングを選ぶことで、工場の安全性や生産性の向上に繋がります。
工場で使われるu字溝のグレーチングと蓋の規格・種類詳細
工場で使用されるu字溝は、排水効率と耐荷重性が重視されます。そのため、用途に応じて強度・機能性のあるグレーチングや蓋が選択されています。各工場の環境や設置場所に合わせて「ノンスリップ」「ボルト固定」など多彩なタイプが用意されており、製品ごとに規格・材質・サイズが幅広くラインナップされています。安全対策やメンテナンス性も求められるため、用途別に最適な仕様を正しく選ぶことが重要です。以下では、主要なグレーチングや蓋のタイプ、その選び方を詳しく解説します。
U字溝グレーチングの種類 - ノンスリップ加工、ピッチ規格、車道用・歩道用の違い
グレーチングは多様な仕様があります。特に工場では強度や安全性、防滑性が重視されます。主な比較ポイントは下記の通りです。
| 項目 | ノンスリップ加工 | ピッチ（すきま幅） | 適応箇所 |
|---|---|---|---|
| ノーマル | なし | 30mm・40mm | 歩道・施設周り |
| ノンスリップ | あり（滑り止め付） | 15mm・20mm | 傾斜地・工場内通路 |
| 強化車道用 | あり | 15mm～30mm | 車道・駐車場 |
- ノンスリップ加工は作業者の転倒リスク低減に役立ち、工場フロアや雨天時に有効です。
- ピッチ幅が狭いほど小型工具や部品の落下防止にもなります。
- 車両が乗り入れる場所は、車道用の厚肉タイプ・高耐荷重グレーチングが必須です。
コンクリート製・樹脂製蓋の特性比較と製品選定ポイント
蓋はコンクリート製と樹脂製が主流で、現場の用途に合わせて選びます。
| 種類 | 特徴 | 主な設置場所 |
|---|---|---|
| コンクリート蓋 | 耐荷重性・耐久性が非常に高い。車両通行にも対応。 | 屋外・車道・工場敷地 |
| 樹脂蓋 | 軽量で作業性・メンテナンス性が抜群。耐薬品性タイプもあり。 | 屋内・歩道・ピット |
- コンクリート蓋は重い車両が頻繁に通行するエリアでは不可欠です。
- 樹脂製は軽量で取り回しが楽。メンテナンス頻度が高い場所やDIY用途、薬品を扱う工場ラインにも適しています。
- 近年は耐紫外線/耐薬品グレードの蓋も出ており、環境やシーンによって最適な素材を選びます。
ボルト固定式蓋の設置メリットと安全基準
ボルト固定式の蓋は、強い固定力と安全性で工場現場に最適です。
ボルト固定の主なメリット
- 外れ防止による安全性向上
- 異物混入や蓋の飛散防止
- 車両衝撃や振動にも耐える
選定・設置時のポイント
- 必ず規格に合ったボルト径・本数を選ぶ
- 定期的な締付トルク管理と点検が重要
- 耐荷重テスト済み製品を確認すること
仕様書や関連ガイドラインの規定に従うことで、作業現場のリスクを低減し、安全かつ長期間安心して利用可能です。各グレーチングのカタログには適合サイズ・耐荷重クラス・推奨設置方法が明示されているため、工場ごとの仕様や用途にあわせて確実に選ぶことがポイントとなります。
工場で設置するu字溝の価格帯とコスト比較 - 「価格 ホームセンター」「2ｍ 価格」など購入前に知るべき全情報
ホームセンター別の代表的な価格帯比較（コメリ・カインズ・コーナン等）
工場で使用されるu字溝は、多くのホームセンターや建材専門店で取り扱いがあり、店舗ごとに価格や製品バリエーションに違いがあります。特に120mmや150mm、180mmなどの定番サイズは各店で揃い、価格も複数選択肢があります。以下はコメリ・カインズ・コーナンなど大手店舗を中心とした価格帯の一例です。
| 店舗名 | u字溝120mm本体（2m） | 蓋（グレーチング/コンクリート） | 150mmや180mm本体（2m） |
|---|---|---|---|
| コメリ | 約2,400〜3,000円 | コンクリート蓋1,200〜2,000円 | 約3,300〜4,200円 |
| カインズ | 約2,600〜3,300円 | グレーチング蓋2,000〜3,500円 | 約3,400〜4,600円 |
| コーナン | 約2,500〜3,100円 | コンクリート蓋1,600〜2,200円 | 約3,400〜4,300円 |
ホームセンターによっては、グレーチング蓋や専用の車道用カバーも在庫しており、サイズや用途で選べる商品が多いのが特長です。
価格表によるサイズ・材質別コスト分析と工場での経済性評価
u字溝の価格は、サイズと材質によって大きく異なります。工場向けには耐荷重や耐久性の高いモデルを選ぶことが重要です。一般的な価格帯をサイズ・蓋別にまとめました。
| サイズ（内幅） | 本体 2m 価格(概算) | 蓋(コンクリート) | 蓋(グレーチング/スチール) |
|---|---|---|---|
| 120mm | 2,500〜3,300円 | 1,200〜2,000円 | 2,000〜3,500円 |
| 150mm | 3,200〜4,200円 | 1,500〜2,400円 | 2,400〜3,900円 |
| 180mm | 3,400〜4,600円 | 1,800〜2,600円 | 2,700〜4,200円 |
| 240mm | 4,300〜5,800円 | 2,200〜3,000円 | 3,000〜4,800円 |
| 300mm | 5,500〜7,200円 | 2,900〜4,200円 | 3,800〜6,300円 |
工場での経済性を考慮する際は、初期購入費用に加えて以下のポイントが重要です。
- 耐荷重規格（例：JISの1種・2種）を満たすグレーチング蓋を選ぶことで長期コスト削減
- 小さいサイズやDIY仕様にする場合、ホームセンター商品の活用でコストダウンが可能
- 複数箇所・大規模工場は一括見積・まとめ買いが割安
価格以外に押さえるべき納期、配送、重量物取扱いの実務ポイント
u字溝はコンクリート製品のため重量があり、現場配送や設置作業に注意が必要です。価格以外に下記の実務ポイントを押さえましょう。
- 納期：大型サイズや大量発注時は1週間以上かかることもあり、計画発注が必須
- 配送方法：ホームセンター店頭在庫は即日引取も可能だが、大型・多数発注時は現場直送が一般的
- 重量物対応：1本あたり20〜60kgにもなり、搬入・設置時はリフトや人員の確保が必要
- 送料・手数料：商品価格とは別に配送料や荷下ろし費用が発生する場合があるので見積時に確認を推奨
強度や耐荷重など機能重視の場合は、販売店の専門スタッフへ設置条件・納期・配送方法を確認することで、費用対効果の高い選定が可能です。
工場でのu字溝の施工手順とメンテナンス方法 - 施工品質確保と長寿命化のための具体策
U字溝の据付準備から施工手順までのフロー解説（勾配設計も含む）
工場でのU字溝設置時は、排水効率や耐久性の観点から各工程ごとにチェックが必要です。まず現場の図面をもとに、使用するU字溝のサイズ・規格を決定します。主要なサイズには90mm、120mm、150mm、180mm、240mm、300mmなどがあり、排水量やスペースに応じて選択されます。JIS規格品を選ぶと安定した品質を確保できます。
溝の据付位置に沿って基礎を掘削します。掘削後、砕石やコンクリートで基盤を均し、排水勾配（通常1/100～1/200程度）を確実に設計します。U字溝本体を設置する際は、継ぎ目のズレや沈下を防ぐためにジョイント部や接合材を丁寧に施工することが重要です。設置後は蓋（コンクリート蓋やグレーチング）をしっかりと設置し、安定感と安全性を確認します。
工場環境特有の留意点 - 衛生管理・重機搬入・排水効率確保のポイント
工場では重機やフォークリフトの出入りが頻繁で荷重も大きくなりがちです。そのため、耐荷重性能の高いU字溝本体やグレーチング蓋を選択することが欠かせません。とくに車両進入路では、ボルト固定付きのグレーチングやノンスリップタイプの蓋を選ぶことで事故のリスクを低減できます。
衛生管理も重要です。食品工場や化学工場では、排水溝内部のゴミや油分の堆積を防ぐため、定期的な清掃しやすさを設計段階から念頭に置きます。U字溝の内面が滑らかなタイプや、着脱しやすい蓋構造などを選ぶと良いでしょう。
排水効率の確保も必須事項です。施設設計時に排水経路の直線化や、必要な排水容量に合った断面サイズの選定を行うことで、豪雨時の溢水や目詰まりリスクを最小限に抑えることができます。
定期点検と補修・蓋の交換作業のベストプラクティス
U字溝を長く安全に使うには、定期点検とメンテナンスが欠かせません。点検頻度の目安は半年～1年ごとですが、降雨量が多い時期や重車両が頻繁に通行するエリアでは、より頻繁な確認が推奨されます。
点検時は以下を中心に確認します。
- U字溝本体や蓋の割れ・欠け・沈下
- グレーチング蓋の歪みやボルトの緩み
- 排水口や内部のゴミ・汚泥の詰まり
必要に応じて、損傷箇所のみの部分補修や、ホームセンターや建材店で入手できる規格品蓋への交換が行えます。
テーブル：U字溝・蓋主な点検・補修ポイント
| チェックポイント | 主な対応策 | 交換・補修用ワード例 |
|---|---|---|
| 本体の割れ・欠け | 破損部分の補修、交換 | u字溝 規格外、u字溝 小さいサイズ |
| 蓋の変形・グレーチング破損 | 蓋または一部の交換 | u字溝 蓋 ホームセンター |
| 排水詰まり・異物堆積 | 内部清掃、掻き出し | 排水、u字溝 清掃 |
こうした小回りの効く日常管理を行うことで、工場排水システム全体のパフォーマンスが維持でき、不測のトラブルや補修コストの増大を防げます。
工場向けu字溝の最新技術動向と省力化への取組み - 軽量化、耐久性向上、新素材活用の潮流
工場施設で求められるu字溝は、軽量化・耐久性・省力化をテーマに進化しています。最近ではコンクリートだけでなく、樹脂や高強度鋼材を活用した新素材製品が増加。現場作業の負担軽減や耐久性の強化、省施工化が進み、設備維持コストの低減にも貢献しています。製造現場ごとの排水量や設置場所に合わせて大型から小型まで多様な規格が揃い、mm単位の細やかな寸法調整も可能です。さらに、グレーチングや蓋のラインナップも拡充され、用途や歩道・車道の荷重条件に柔軟対応できる点が評価されています。
樹脂製・高強度鋼材グレーチングの活用事例と評価
近年普及が進む樹脂製u字溝と高強度スチール・ハイテン鋼グレーチングは、持ち運びや設置作業の省力化に大きく寄与します。従来のコンクリート製品に比べて重量は約40-60%減、トラックやフォークリフトなしでも作業可能な製品も登場しています。また、スチールやアルミ、メッキ加工品は耐蝕性や滑り止め加工（ノンスリップ）にも優れ、重荷重や歩行者の安全性を確保。表面ピッチや蓋の形状バリエーションも豊富になり、用途ごとに最適な組み合わせを選択できるようになりました。
| グレーチング材質 | 重量(kg/本) | 特徴 |
|---|---|---|
| 樹脂 | 約5～8 | 軽量、耐腐食、簡単施工 |
| スチール | 約10～18 | 高耐荷重、コストバランス |
| アルミ | 約8～12 | 軽量、耐摩耗、高耐久 |
| ハイテン鋼 | 約12～15 | 強度重視、重量軽減・長寿命 |
CADデータや設計支援ツールの導入状況と効果
設計段階でのCADデータ提供やWeb設計支援ツールの普及により、工場側溝設計の効率化が進んでいます。多くのメーカーでは公式サイトにて製品寸法・規格一覧やCADデータ（JIS規格対応も）をダウンロードでき、設計ミス削減と発注ミス未然防止に大きな効果を発揮。現場での急なレイアウト変更や規格外サイズの対応も、CADデータを活用することで迅速な検討が可能となり、標準品とカスタム品のスムーズな切り替えを実現しています。表形式で蓋や側溝本体のサイズ・材質・荷重クラスが明記されていることで、図面作成や施工計画も効率化されています。
環境規制・衛生基準対応に向けた製品改良と施工法の進化
工場排水路としてのu字溝には、環境規制や衛生基準の厳格化が求められています。近年は防錆・防食処理が標準となり、抗菌性材料や排水詰まり対策機能を備えた蓋製品も現場投入が進行中です。粉塵や油分の多い工場立地でも清掃メンテナンスが容易なノンスリップタイプやボルト固定蓋が高評価。現場からは「従来よりも洗浄が簡単」「衛生管理の負担が減った」といった意見も多く、排水処理施設全体の衛生状態向上に寄与。現場の維持管理工数削減と長期安定運用を両立できるu字溝システムが注目を集めています。
工場向けu字溝導入成功事例とよくある課題への対応 - 導入判断と改善策の実例集
食品工場、製造工場におけるU字溝導入事例詳細
工場用途でのu字溝導入は、衛生管理や作業安全性の向上に直結します。特に食品工場では、水分や油分の多い作業環境に適したコンクリートu字溝やグレーチング蓋が採用されています。排水能力に優れた溝幅120mmや180mm規格が選定されることが多く、メンテナンスのしやすさも大きな評価ポイントです。また、製造工場では重機やフォークリフトの頻繁な通行を考慮し、耐荷重性能に優れた落ち蓋式やボルト固定タイプのグレーチング蓋を導入事例が増えています。
主な導入の工夫例として、異物混入リスクを防ぐためのノンスリップ加工選定や、コンクリートu字溝の中でも耐薬品性・防錆性を高めた製品の採用事例が挙げられます。施工時には規格寸法表で必要サイズ選定を行い、カタログと異なる特殊寸法や溝の形状変更も現場に合わせて対応されています。
下記のテーブルは食品工場と製造工場のu字溝導入事例の比較です。
| 工場タイプ | 使用規格例 | 主な課題 | 導入の工夫 |
|---|---|---|---|
| 食品工場 | 120mm、180mm | 清掃性・衛生管理 | 滑り止め加工、異物混入防止蓋 |
| 製造工場 | 180mm、240mm | 耐荷重・耐薬品性 | グレーチング蓋・ボルト固定、特殊寸法 |
現場からの声：トラブル回避のためのポイントと失敗事例分析
工場現場でよく挙がる課題は、サイズや耐荷重の誤選定による施工後のトラブルです。例えば、フォークリフトの重さを見誤った結果、蓋が早期に損傷し追加コストが発生したケースもあります。また設計時に考慮不足だった排水量が、実際の使用状況と合わずに詰まりやすくなり、清掃負担が増えるトラブルも報告されています。
トラブル回避のためには、下記のようなポイントが重要です。
- 正確な使用荷重・通行車両のスペック把握
- 現場の水量や排水頻度を事前に確認
- グレーチングや蓋の固定方式（落ち蓋式・ボルトタイプ）の適切な選定
- カタログや規格書の最新情報確認
事例として、側溝蓋の規格外サイズをDIYで補修した結果、JIS規格外となり保守性が大幅に損なわれたケースや、安価志向で選んだ側溝蓋が短期間で亀裂した事例もあります。どのようなu字溝でも設置現場の条件合わせた仕様選定が不可欠です。
代替品検討や特殊条件下でのU字溝選定基準
標準型のu字溝以外での選定が必要となる現場も増えています。例えば狭隘地や既存設備との干渉が想定される場合、小さいサイズ(60mm〜120mm)のu字溝や、グレーチングを一部開閉できるタイプが選ばれています。また、耐薬品性が求められる現場では特殊コーティングや樹脂製蓋などの代替品が検討されています。
選定基準は主に以下の通りです。
- 現場スペースや既設環境との整合性（小さいサイズ、寸法カスタム等）
- 耐荷重・耐食・耐薬品性の必要性
- メンテナンス頻度に合わせた構造選択（ハイテン材、軽量型、ノンスリップ加工）
- ホームセンター入手可否やカタログ外商品の取り寄せ可否
このように工場の業種や立地環境ごとに最適なu字溝・蓋を選択し、現場ごとの要件（一部は規格外対応も含む）を満たすことが重要となります。各種の実例や現場声をもとに、導入計画時は柔軟な比較検討を行うことが工場インフラの長寿命化と効率運用につながります。
Q&A形式で解説｜工場で使うu字溝に関する実務よくある疑問と回答集
U字溝の価格差はどこから来る？
U字溝の価格には明確な根拠があります。サイズや耐荷重規格、材質、蓋の種類が価格に大きく影響します。特に以下のポイントで差が出ます。
| 比較項目 | 選択肢例 | 価格への影響 |
|---|---|---|
| サイズ | 120mm/150mm/300mmなど | 大型ほど高くなる |
| 材質 | コンクリート/樹脂/スチール | スチールや特殊コンクリートは高価 |
| 蓋 | コンクリート/グレーチング | グレーチングはやや高くなる |
| 耐荷重 | 歩道用/車道用 | 車両用は重く価格も高め |
参考例：
- 120mmのコンクリートU字溝本体＋コンクリート蓋（2m単位）は約3,000～8,000円が多く、グレーチング蓋は1枚あたり5,000円以上になることもあります。
- 販売店（コメリ、カインズ、コーナンなど）や流通量によっても価格帯に差が生まれます。
小さいサイズのU字溝でも排水性能は問題ないか？
小さいサイズのU字溝での排水効率を心配される方は多いですが、設計容量と用途が合致していれば充分な性能を発揮します。
- 小さいサイズ（例：60mm、90mm、120mm）の特徴
- 手作業やDIYでも設置しやすく、敷地の狭い場所や軽度な排水に適する
- 雨量や工場排水量が多い場合は適切なサイズ選定が必須
- 排水不良につながるケース
- 勾配不足、排水経路の詰まり、大雨時の一時的な容量オーバー
排水量や用途を必ず確認し、カタログ・各種規格を参考に選ぶことが重要です。
蓋やグレーチングの規格が合わない場合の対処法
U字溝の蓋やグレーチングはメーカーや規格によって微妙な寸法差があるため合わないケースがあります。そうした場合の対応策を紹介します。
- 現物の寸法確認を最重要とする
- U字溝本体、開口部幅、蓋・グレーチングのサイズ（mm単位で測定）
- JIS規格品を選ぶと互換性が高い
- メーカー問い合わせで適合品を確認
- 特注対応も可能
- オーダーサイズでの製作依頼、加工サービス利用が有効
- 安易に流用せず、必ず耐荷重・安全性確認を
蓋が合わないまま無理に使うと、事故や破損につながるため注意しましょう。
施工時の注意事項とよくあるトラブルの防止策
正しい施工は工場の安全にも直結します。失敗例とその対策を押さえることが重要です。
よくある注意点と対策リスト
- U字溝本体設置時の水平・勾配確認
- 排水が滞る原因になるため強調します
- 底部の基礎作り（砕石・土間コンクリート）
- 沈下や割れの予防に必須
- 蓋やグレーチングの確実な設置・固定
- 外れ・ズレ防止と耐荷重確保
- 隙間のコーキングと目地処理
- 雑草・異物侵入や漏水を防ぐ
点検口の設置なども詰まりやすい工場現場では検討しましょう。
工場でのU字溝のメンテナンス頻度・寿命目安
U字溝のメンテナンスはトラブル予防のため定期的に行うべきです。
メンテナンスのポイント
- 排水溝内部・蓋の清掃は最低でも年1～2回推奨
- 排水不良や異臭を感じた場合はすぐ点検
- 金属グレーチングの場合、腐食チェックも大切
寿命目安
- コンクリートU字溝の耐用年数：20～30年程度
- グレーチングや蓋は10～20年（使用状況次第）
点検や清掃を怠ると、詰まり・浸水・損傷につながるため、工場では計画的なメンテナンスが不可欠です。
